Plot plan en arquitectura: qué es y en qué difiere del site plan

Un plot plan (plano de lote o de parcela) es un dibujo a escala, visto desde arriba, de una sola parcela de terreno: sus linderos, los edificios que hay en ella y la distancia medida de cada edificio a cada lindero, los retiros. Un site plan (plano de sitio o de emplazamiento) es el dibujo de un proyecto completo: edificios, calles, estacionamiento, drenaje, paisajismo e instalaciones, sobre una parcela o varias.

Para una casa, el plot plan es la hoja que revisa el departamento de construcción antes de dar el permiso para una casa nueva, una ampliación, un garaje, una caseta, una terraza o una piscina.

Esa es la división de los libros de texto. Leímos las listas de requisitos de 19 oficinas de permisos de EE. UU. para ver si la siguen, y resultó que el nombre del formulario dice poco sobre lo que lleva el dibujo.

Lista del plot plan antes de presentarlo:

• Los linderos, con la longitud de cada lado
• Todos los edificios del lote, existentes y propuestos, con sus dimensiones exteriores
• La distancia de cada edificio a cada lindero (18 de las 19 listas la piden)
• La calle, la entrada de vehículos y cualquier servidumbre que cruce el lote
• Niveles o flechas de drenaje, si tu oficina los pide
• Una escala indicada, una flecha norte y un cajetín con la dirección y la fecha
• El sello de un agrimensor o ingeniero, si el formulario dice certificado, sellado o firmado

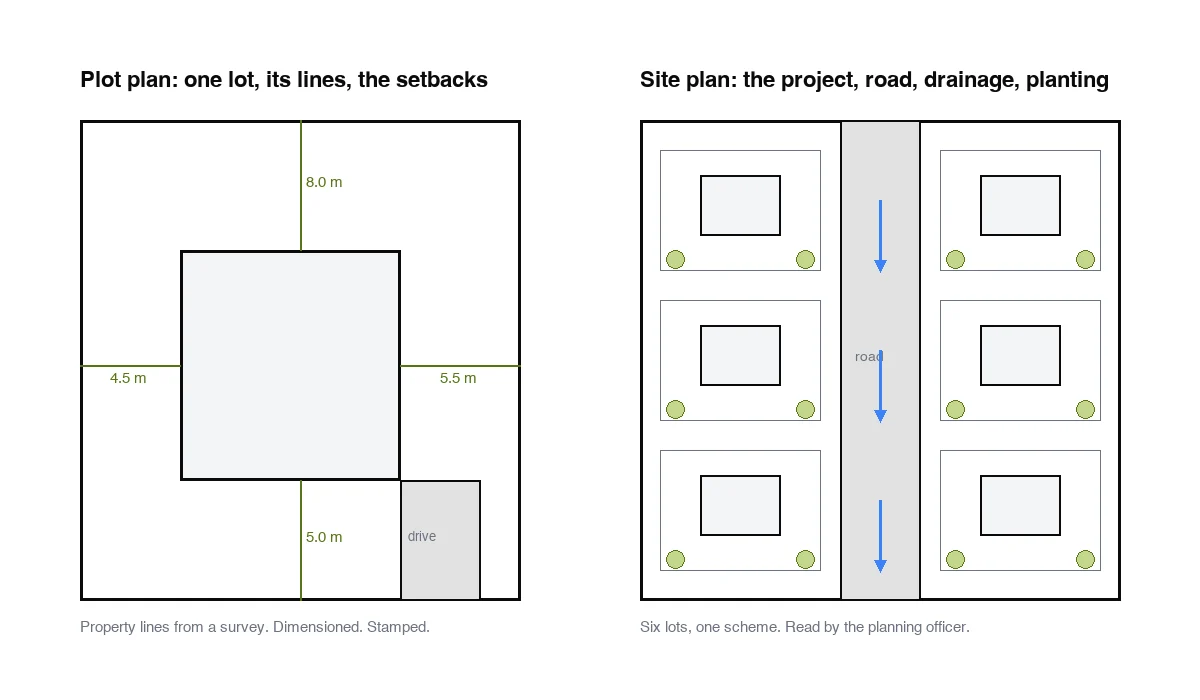

La diferencia en una línea

Un plot plan responde a "dónde está la casa en el lote". Un site plan responde a "cómo funciona el proyecto en el terreno".

Esos son los significados habituales. Las oficinas de permisos tuercen los dos, como cuenta la siguiente sección.

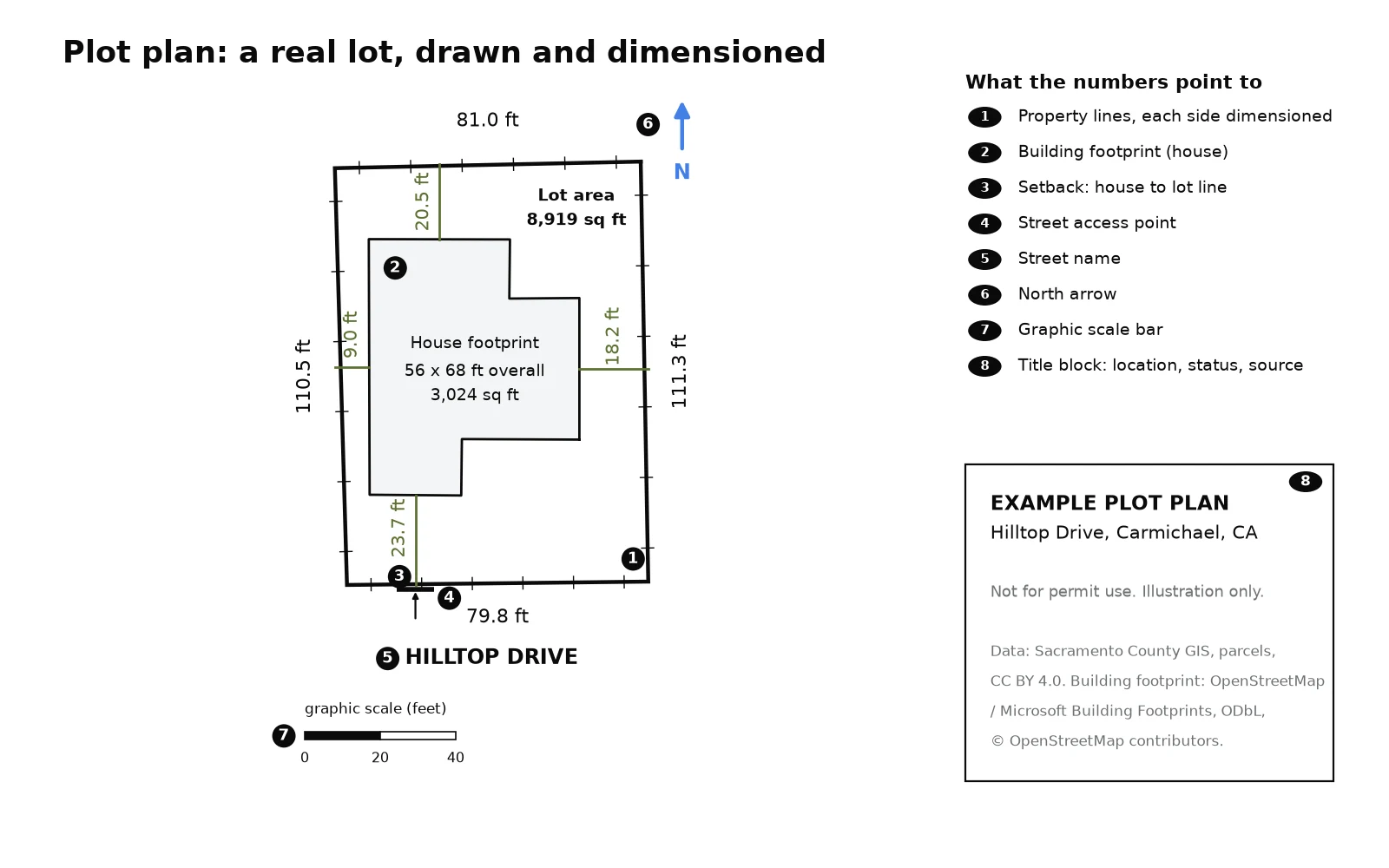

¿Cómo es un plot plan?

Un plot plan parece un pequeño mapa de un lote visto desde arriba. Los linderos forman un contorno cerrado con la longitud de cada lado escrita encima. La casa es una forma sombreada en el interior, las líneas de cota van de cada muro al lindero más cercano y la calle corre a lo largo de un lado. Una flecha norte, una escala y un cajetín completan la hoja.

Qué contiene un plot plan

Las cifras entre paréntesis salen de las 8 listas de permisos de la siguiente sección que llaman plot plan al dibujo.

1. Linderos, con la longitud de cada lado y la superficie del lote (8 de 8). Un plano basado en un levantamiento da además el rumbo de cada línea.
2. Todos los edificios, existentes y propuestos, con sus dimensiones exteriores: la casa, un garaje, una caseta, una terraza, una piscina.
3. Retiros: la distancia medida de cada edificio a cada lindero, y entre edificios (7 de 8).
4. La calle y el acceso: el nombre de la calle, la entrada de vehículos y dónde se une a la vía.
5. Servidumbres y derechos de paso que cruzan el lote (5 de 8).
6. Niveles o drenaje: cotas puntuales, curvas de nivel o flechas que muestran hacia dónde corre el agua (5 de 8).
7. Pozos, fosas sépticas y líneas de servicios, sobre todo donde no hay alcantarillado público (3 de 8).
8. Una escala indicada (7 de 8) y una flecha norte.
9. Un cajetín: la dirección, el número de parcela, el propietario, quién lo dibujó y la fecha.

Qué piden ver 19 oficinas de permisos en un plot plan

En las 19 listas de permisos residenciales de EE. UU. que leímos el 23 de septiembre de 2026, el dibujo llamado plot plan pedía niveles o drenaje casi tan a menudo como el llamado site plan: 5 de 8 listas de plot plan lo hacían, frente a 4 de 6 listas de site plan. La mayoría de las guías que posicionan para esta pregunta dicen que un plot plan rara vez muestra nivelación, drenaje o servicios. Las oficinas que leímos no funcionan así.

Cada celda de abajo es el número de listas de ese grupo que piden el elemento de forma expresa. Los grupos siguen el nombre que la oficina da al dibujo.

El retiro es la única constante. Solo el condado de Shasta, California, lo omite de forma expresa. Si tu dibujo no prueba nada más, tiene que probar que el edificio respeta los linderos.

Donde el nombre sí cambia algo es en quién firma. Cuatro de las 8 listas de plot plan exigen un agrimensor o ingeniero con licencia: las tres localidades de Massachusetts de la muestra y Superior, Colorado, para una casa nueva. Belmont pide "el sello de un agrimensor registrado de Massachusetts", con fecha de menos de seis meses antes de la presentación. De las otras 11, solo Chapel Hill, Carolina del Norte, pide un levantamiento, y solo para viviendas nuevas. El condado de King, Washington, acepta site plans dibujados a mano para proyectos pequeños y sencillos.

Cinco oficinas usan ambos nombres para un mismo dibujo. Plano, Texas, titula su documento "Residential Plot/Site Plan Submittal Requirements". El condado de Washington, Oregón, pide un "site/plot plan" con cada permiso de construcción. Winnsboro, Texas, escribe "Site plans (plot plans)". El documento del condado de Utah se titula "Plot plan example", en un archivo llamado site-plan-example.

En el sur de California, un plot plan puede ser una bodega. La oficina de planificación de la ciudad de Los Ángeles llama plot plan al dibujo que se presenta con una solicitud de planificación (formulario CP-7752, diciembre de 2024), con tablas de cajones de estacionamiento, espacio abierto, paisajismo y unidades de vivienda. El condado de Riverside usa Plot Plan como el nombre de la solicitud misma: Plot Plan No. 220002 propone un edificio industrial de 434,823 sq ft en 20.57 acres. Eso pone al revés la regla de "plot plan para trabajos pequeños, site plan para los grandes".

Lo que sacamos de esto: abre la lista de tu propia oficina y dibuja lo que pide, se llame como se llame el dibujo.

Cómo lo medimos

La muestra son 19 listas de permisos de construcción residencial (casa nueva o ampliación) publicadas por pueblos, ciudades y condados de EE. UU., encontradas con búsquedas web el 23 de septiembre de 2026 de "plot plan requirements" y "residential site plan requirements", y conservadas cuando el documento enumera lo que el dibujo debe mostrar. Un elemento cuenta solo cuando el documento lo pide de forma expresa, "según corresponda" incluido.

Las 19, por estado. Massachusetts: Belmont, Lexington, Northborough. Colorado: Superior, Lakewood. California: Shasta County, San Fernando, San Marcos, Los Angeles County, Burbank. Utah: Utah County. Carolina del Norte: Charlotte, Chapel Hill. Washington: King County, Klickitat County. Maryland: Annapolis. Oregón: Washington County. Texas: Plano, Winnsboro.

Límites: es una muestra de búsqueda, no aleatoria, de 19 oficinas entre miles, con más peso de California (5 de las 19) y Massachusetts (3). Los documentos van del año 2000 (condado de Los Ángeles) a 2026. Una lista dice lo que una oficina pide al recibir el trámite, no lo que un revisor añade después, y una que omite un elemento puede seguir esperándolo.

Para qué sirve cada uno

El plot plan prueba una sola cosa: que el edificio está donde la zonificación permite, con la distancia medida de cada muro a cada lindero. Como certifica distancias, se dibuja a partir de un levantamiento. En EE. UU. aparece en tres momentos: el permiso de construcción de una casa nueva, una ampliación, una cerca o una piscina; el levantamiento que ordena un prestamista antes del cierre; y una solicitud de variación de zonificación cuando un proyecto no cumple el retiro estándar.

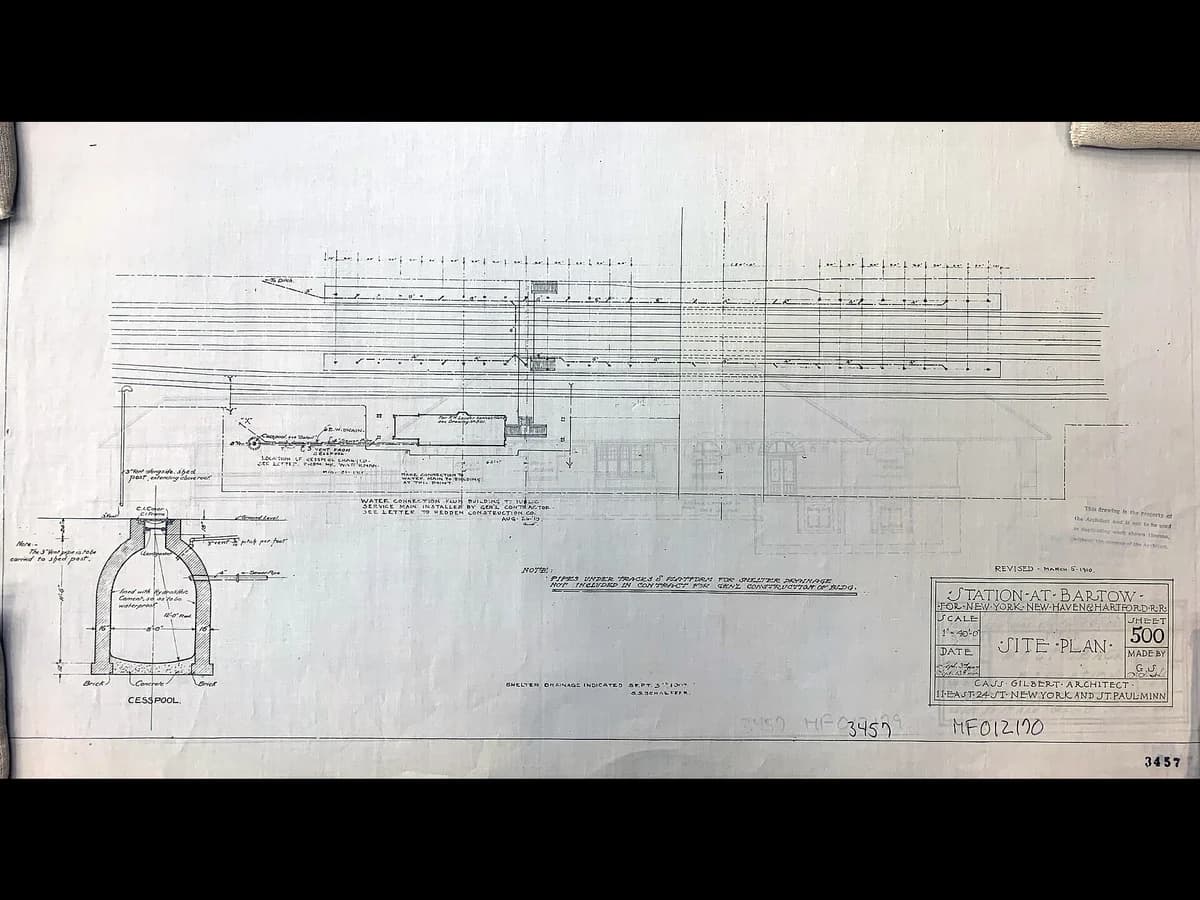

El site plan muestra cómo encaja un proyecto en su terreno y con sus vecinos. Un funcionario de planificación lo lee para ver el número de cajones de estacionamiento, el acceso de bomberos, hacia dónde va el agua pluvial. Es también el que se presenta a color en la reunión pública, tema del artículo sobre el site plan a color.

Fuera de EE. UU., los nombres cambian. En Inglaterra, la guía de GOV.UK pide a toda solicitud un plano de ubicación, normalmente a 1:1250 o 1:2500, y el site plan, también llamado block plan, va encima. En Francia, service-public.fr define el plan de masse como un dibujo de "el volumen de una construcción (largo, ancho y alto) y del terreno sobre el que se asienta" (traducción nuestra).

Cómo conseguir un plot plan de tu casa

Recorre esta lista. Los tres primeros pasos no cuestan nada.

1. Busca en los documentos del cierre. Un prestamista suele ordenar un levantamiento hipotecario o un plano de inspección hipotecaria al cierre, y a menudo se le llama plot plan. Muestra los edificios en relación con los linderos, pero sus distancias son aproximadas. La guía de un despacho de abogados dice que existe para certificar al prestamista que nada invade el lote vecino, y que el propietario no debe usarlo para fijar líneas de una ampliación, una piscina o una cerca.
2. Busca en los registros de permisos del departamento de construcción. Indianápolis deja que cualquiera busque en su portal de permisos por dirección o número de parcela, abra un expediente de permiso y lea los anexos, porque un site plan o plot plan se presenta con muchos permisos. Si el portal no tiene nada, hace falta una solicitud de registro público, con los números de expediente de permiso que encontraste.
3. Consulta los registros en línea del condado. Muchos condados publican un visor de parcelas o un mapa SIG con linderos y dimensiones, y muchas oficinas de catastro y de registro guardan el plano del fraccionamiento de tu barrio. Eso te da el lote, no un plot plan terminado: no trae medidas de retiros, y los revisores suelen rechazar una captura de pantalla de un mapa del condado.
4. Dibújalo tú. Durham, Carolina del Norte, acepta un levantamiento si tienes uno. Si no, puedes dibujar el plot plan a escala, firmarlo y fecharlo.
5. Contrata a un agrimensor con licencia. Hazlo cuando el formulario diga certificado, sellado, firmado o agrimensor registrado, o cuando un lindero esté en duda. Solo un agrimensor con licencia puede certificar dónde están las líneas.

Cómo evitar que te devuelvan un plot plan

Cada punto de abajo es algo que piden las 19 listas y que es fácil olvidar.

1. Un retiro que falta. 18 de las 19 listas piden la distancia de cada edificio a cada lindero. Acota todos los muros, no solo el frente.
2. Sin escala indicada. 7 de las 8 listas de plot plan piden una, y un dibujo que no está a escala no puede probar una distancia.
3. Un edificio omitido. La lista se refiere a toda estructura, existente y propuesta: la caseta vieja cuenta tanto como el garaje nuevo.
4. Una servidumbre omitida. 5 de las 8 listas de plot plan piden servidumbres y derechos de paso.
5. Sin sello donde se exige. Cuatro de las 8 listas de plot plan quieren un agrimensor o ingeniero con licencia, y Belmont quiere el levantamiento con fecha de menos de seis meses antes de la presentación.
6. Una captura del mapa del condado. No trae retiros medidos, y los revisores suelen rechazarla.

Un ejemplo práctico: una casa, un fraccionamiento

Dos permisos, presentados en oficinas distintas, muestran la división con toda claridad.

Una casa sola en su propio lote. El condado de Klickitat, Washington, pide al solicitante un dibujo que muestre, "como mínimo": las entradas de vehículos existentes y propuestas con sus retiros, los pozos y fosas sépticas existentes y propuestos con sus retiros, las servidumbres de la propiedad, y el retiro del edificio propuesto a cada lindero y a otros edificios. Con un plano de planta y los alzados, ese único dibujo es toda la presentación de planificación de la casa. El folleto del propio condado lo llama site plan, pero por su alcance, un lote y un edificio, es el plot plan de este artículo, otro caso de una oficina que tuerce el nombre.

Un fraccionamiento o un edificio comercial. El condado de Guilford, Carolina del Norte, traza la línea por escrito: desde 1992, toda solicitud de "residencial multifamiliar (3 o más unidades de vivienda)" y todo permiso de construcción no residencial necesita la aprobación del site plan antes de emitir el permiso. Por debajo de ese umbral, un proyecto que necesita aprobación de site plan recibe aun así el Minor Site Plan, más ligero, limitado a 15,000 sq ft de edificio u ocho unidades de vivienda. Por encima, un Major Site Plan llega a cinco hojas: una de distribución del sitio con linderos, cursos de agua y anchos de calle; una de nivelación con las acres alteradas y la pendiente; una de servicios; una de paisajismo con número de cajones, vegetación e iluminación exterior; y una de detalles con las dimensiones de los cajones y la señalización de accesibilidad.

Lo que las dos oficinas comparten, sin decírselo la una a la otra, es la misma regla con que abrió este artículo: un plot plan certifica dónde está un edificio, un site plan muestra cómo funciona un proyecto. El umbral que decide cuál presentas está escrito en la ordenanza de tu propia oficina, no en el nombre del formulario.

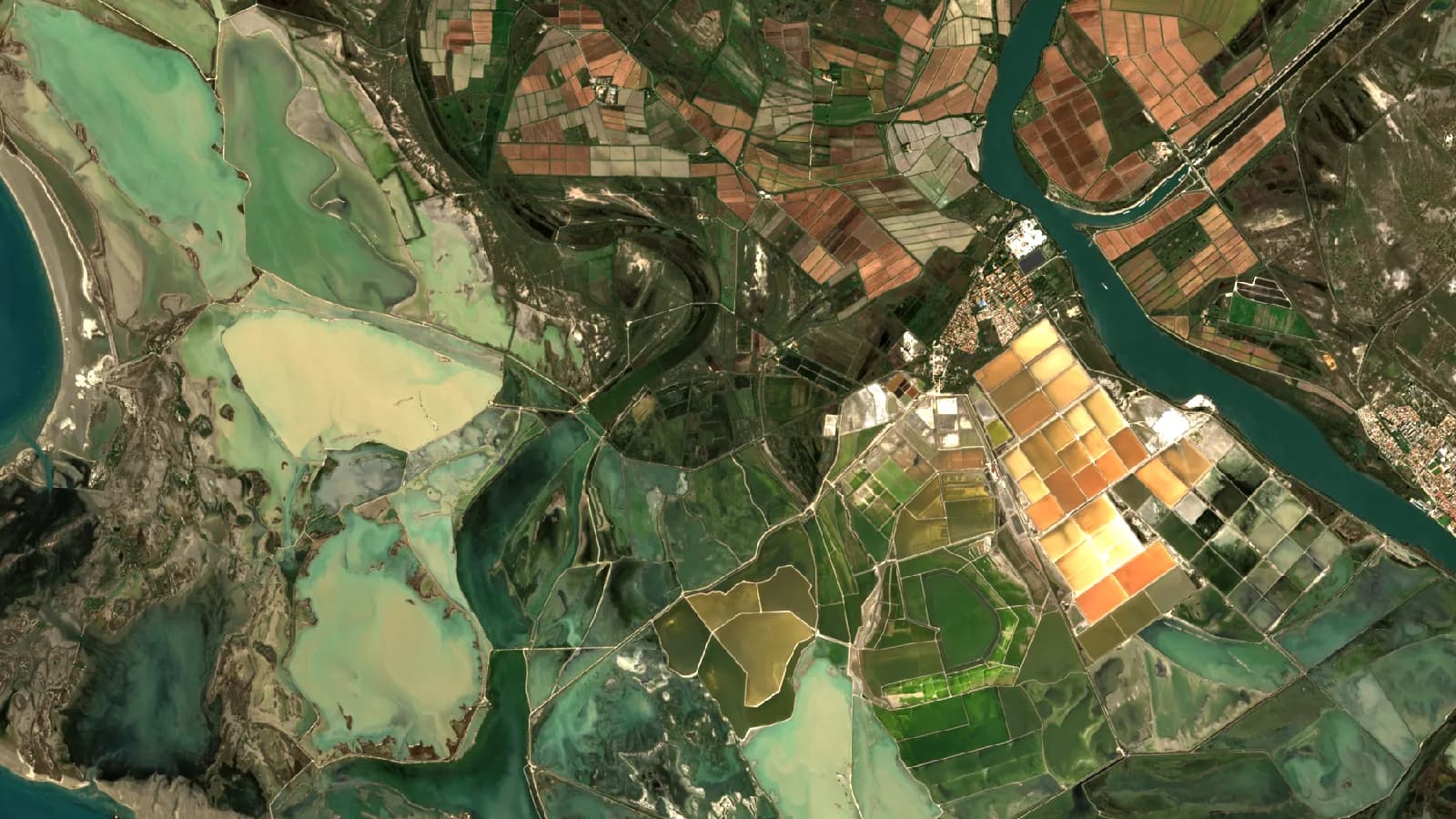

Qué puede y qué no puede darte una imagen aérea

• Puede darte las huellas existentes, la entrada, los árboles, los vecinos, a la escala de la imagen. Es una base de condiciones existentes para un site plan.
• No puede darte los linderos, que no se ven, un retiro certificado, que requiere un levantamiento, ni los niveles, curvas de nivel y drenaje que piden 11 de las 19 listas de arriba. Un plot plan dibujado a partir de una imagen aérea es un boceto, y una oficina de permisos lo dirá.
• Para el boceto, AI Edit, el plugin que hacemos en TerraLab para QGIS, convierte una zona dibujada sobre la imagen y una instrucción en una nueva capa raster que muestra el edificio propuesto en el lote, sobre el catastro. Lleva una etiqueta de generado por IA. Nunca es el plot plan sellado.

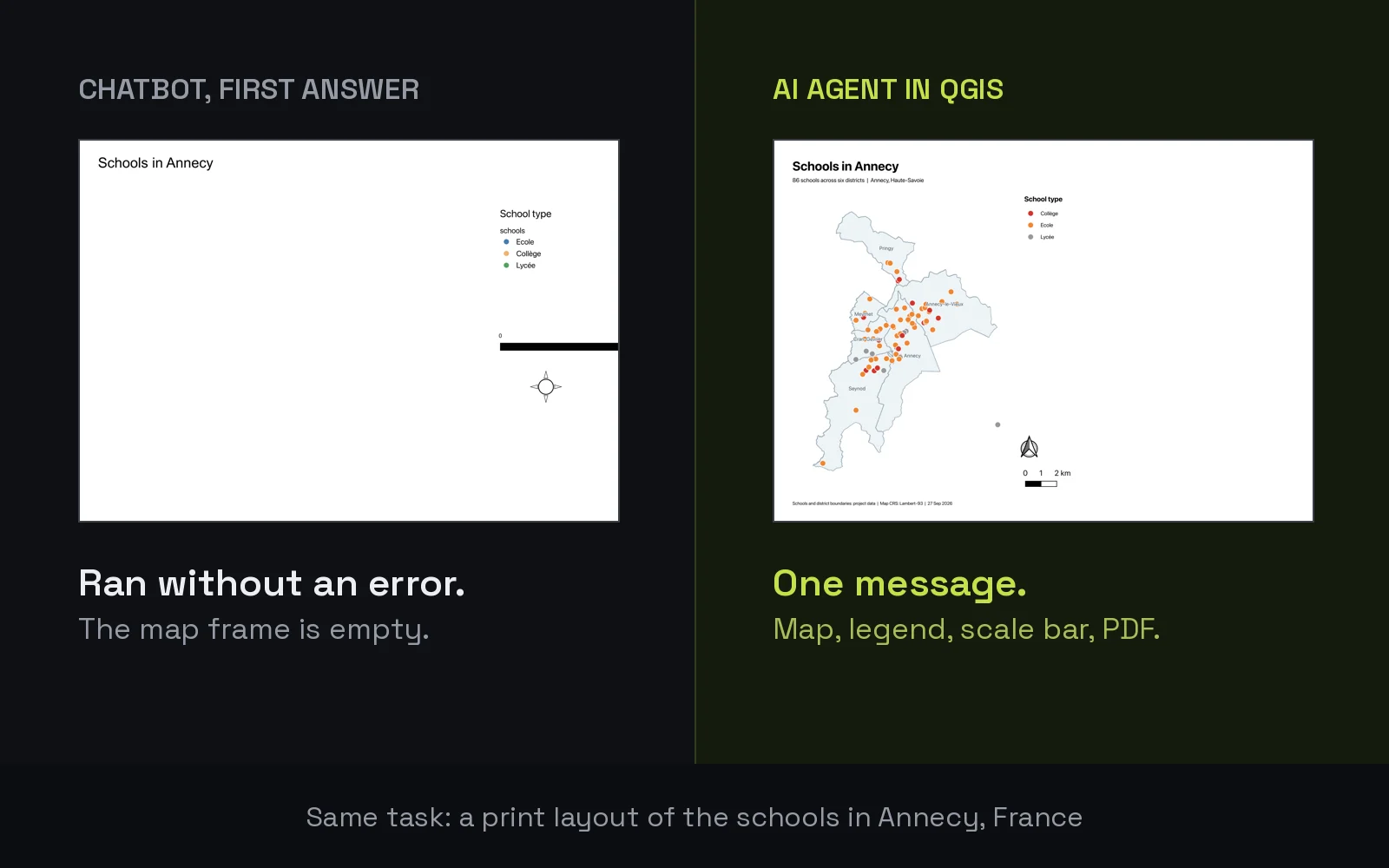

Cómo hacer un plot plan en QGIS

Un plot plan necesita cinco cosas en una hoja: el límite de la parcela, la huella del edificio, las distancias de retiro, una flecha norte y una escala indicada. Armar una versión de trabajo en QGIS toma minutos, aunque la versión sellada y presentada siga necesitando un agrimensor.

Para un edificio propuesto que aún no existe, AI Agent convierte una instrucción, como "agrega un rectángulo de 12 por 8 metros retirado 6 metros del lindero frontal", en una nueva capa en el mismo lienzo, de modo que esbozar la distribución y dibujarla ocurren en un solo paso en lugar de dos.

Nada de esto reemplaza el levantamiento. Lo que sale es una base de trabajo con la que contrastas un diseño, o que entregas a un agrimensor para que la confirme, no el plot plan certificado que una oficina de permisos guarda en archivo.

Site plan vs plano de planta

Un site plan se dibuja fuera de los muros y un plano de planta dentro de ellos. El site plan muestra dónde está el edificio en el terreno. El plano de planta muestra cómo se conectan las habitaciones de su interior.

Un plot plan está del lado del site plan en esta tabla, a la escala de un lote. El juego de planos de permiso de una casa suele incluirlos todos, con los planos de planta y los alzados junto al plot plan o site plan.

Preguntas frecuentes

¿Qué es un plot plan?

Un plot plan es un dibujo a escala de un lote visto desde arriba. Muestra los linderos, todos los edificios del lote y las distancias medidas entre ellos. Un departamento de construcción pide uno con el permiso de una casa nueva, una ampliación, un garaje, una cerca o una piscina, para comprobar que la obra respeta los retiros que fija el código de zonificación.

¿Dónde puedo conseguir un plot plan de mi casa?

Empieza con los papeles de la compra: un levantamiento hipotecario o plano de levantamiento, si se hizo uno al cierre, ya muestra el lote y la casa. El departamento de construcción también puede guardar el plot plan presentado con el permiso original de la casa, y el registro del condado conserva los planos de fraccionamiento inscritos. Si no existe ninguno o la oficina quiere uno actual, lo dibuja un agrimensor con licencia.

¿Un plot plan es lo mismo que un site plan?

A menudo, en la práctica. Cinco de las 19 listas de arriba usan los dos nombres para un mismo dibujo, y lo que una oficina quiere en él depende más de la oficina que del nombre. La diferencia de los libros de texto es el alcance: un plot plan cubre un lote, un site plan cubre un proyecto completo.

¿Qué proyectos necesitan un plot plan?

Todo lo que agrega una estructura o cambia la huella. Durham, Carolina del Norte, lo pide para casas nuevas, ampliaciones, terrazas, garajes, muros de contención, casetas y piscinas en casas unifamiliares, dúplex y casas adosadas. No lo pide para un proyecto comercial que ya tiene un site plan aprobado.

¿Puedo usar un levantamiento de la propiedad como plot plan?

A menudo, sí. Durham deja que los solicitantes que tienen un levantamiento de su propiedad lo usen. Un levantamiento es el documento más estricto: fija los linderos con certeza y solo un agrimensor con licencia puede producirlo. Un plano de inspección hipotecaria es la versión más ligera y aproximada.

¿Qué planos se llaman también plot plan?

Un plano de levantamiento y un levantamiento hipotecario son los dos dibujos que más se llaman plot plan, porque ambos muestran un lote, sus linderos y la casa. Muchas oficinas de permisos dicen también site plan para la misma hoja: cinco de las 19 listas de arriba usan ambos nombres para un dibujo. Un plano de fraccionamiento (plat), sin "de levantamiento", es distinto: mapea un fraccionamiento entero de lotes.

¿Necesito un plot plan o un site plan para una casa?

Para una casa en su propio lote, la mayoría de los permisos de construcción piden un plot plan. Se pide un site plan cuando el proyecto tiene más de un edificio, cambia el drenaje o necesita antes una aprobación de planificación. En cualquier caso, la lista de tu oficina de permisos es la que hay que seguir.

¿Un site plan es una vista lateral de la propiedad?

No. Un site plan se dibuja desde arriba. La vista lateral de un edificio es un alzado, y un plano de planta es un corte horizontal de un edificio que muestra sus habitaciones. El artículo sobre la huella de un edificio aclara los contornos que ahí se confunden.

¿Puedo hacer un site plan en QGIS?

Sí, para las capas de condiciones existentes y propuestas: catastro, huellas, ortofoto, la propuesta como capas vectoriales, y luego el diseño de impresión para la barra de escala y el cajetín. Los planos sellados los entrega el arquitecto o el agrimensor como archivo CAD.

¿Quién puede dibujar o firmar un plot plan?

Cualquiera puede bocetar una primera versión para planear un proyecto o comprobar un retiro. Que la oficina acepte la versión presentada es otra cuestión: cuatro de las 19 listas de arriba, las tres localidades de Massachusetts y Superior, Colorado, para una casa nueva, exigen el sello de un agrimensor o ingeniero con licencia. Consulta a tu propia oficina antes de pagar por uno.

¿A qué escala se dibuja un plot plan?

No hay una respuesta única, pero 7 de las 8 listas de arriba que llaman plot plan al dibujo sí indican una escala obligatoria. La guía de plot plan del condado de San Diego pide "una escala de ingeniero (p. ej., 1 inch = 20 feet)". La plantilla o lista de la propia oficina fija el mínimo, y normalmente tiene que coincidir con el tamaño de papel en que se presenta el dibujo.

¿Un plot plan muestra los servicios?

A veces, y sobre todo donde no hay alcantarillado municipal al que conectarse. De las 19 listas de arriba, 3 de las 8 que llaman plot plan al dibujo piden pozos, fosas sépticas o líneas de servicios en el dibujo. En un site plan completo, la misma información suele pasar a su propia hoja de servicios, separada de la distribución del sitio, como el condado de Guilford, Carolina del Norte, divide un Major Site Plan en cinco hojas.

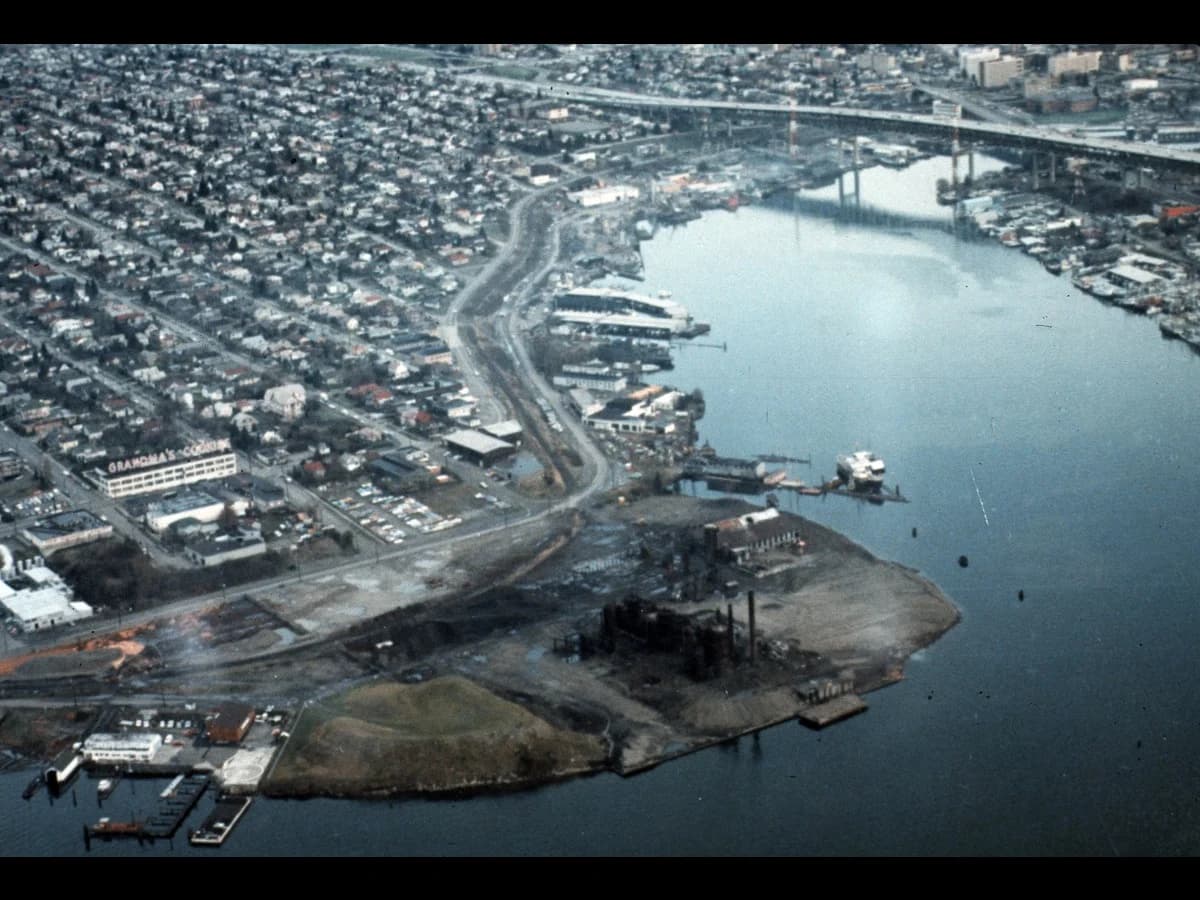

El hub de IA para QGIS reúne lo que la IA puede y no puede hacer dentro de QGIS. El otro par de palabras que se confunde en un permiso, greenfield vs brownfield, tiene su propia página.
