Czym jest obrys budynku? Definicja i powierzchnia
Opublikowano Zaktualizowano
Obrys budynku to powierzchnia gruntu zajmowana przez budynek, mierzona po zewnętrznej stronie jego ścian w miejscu, gdzie stykają się z gruntem. To płaski obrys widziany z góry, bez wysokości i bez kondygnacji. Urbaniści, ubezpieczyciele, architekci i zespoły GIS używają go do pomiaru pokrycia działki, narażenia na powódź i potencjału solarnego.
To określenie oznacza to samo na planie sytuacyjnym, w kodeksie zagospodarowania i w warstwie GIS. Dwa budynki o tym samym obrysie mogą być bungalowem i wieżą, ponieważ ta liczba nie zawiera informacji o wysokości. Co więcej, niemal każdy obrys, który można pobrać, wcale nie jest mierzony po ścianach. To druga część tej strony.
Co wchodzi w skład obrysu
Obrys jest projekcją na poziomie gruntu, więc test dla dowolnego elementu jest prosty: czy stoi na gruncie i czy znajduje się wewnątrz zewnętrznej linii ścian?
| Element | W obrysie | Dlaczego |
|---|---|---|
| Ściany zewnętrzne, mierzone u podstawy | Tak | Obrys jest rysowany wokół nich |
| Garaż dołączony do budynku | Tak | Jest zamknięty i stoi na gruncie |
| Zadaszony ganek, weranda lub wiata | Zwykle tak | Ma dach i słupy sięgające gruntu |
| Balkon wspornikowy lub wysunięta górna kondygnacja | Nie | Pod spodem nic nie stoi na gruncie |
| Okap i wysunięcie dachu | Nie | Krawędź dachu nie jest podstawą ściany |
| Zamknięty dziedziniec | Nie, jest odejmowany | Poligon zawiera wewnętrzny pierścień |
| Piwnica szersza niż znajdująca się nad nią kondygnacja | Nie | Projekcję wyznacza się na poziomie gruntu |
| Wolnostojąca szopa lub garaż | Nie, ma własny obrys | Jeden obrys na budynek |
Dwa wiersze zależą od jurysdykcji, więc sprawdź je zamiast zakładać: zadaszone ganki i wiaty oraz to, czy wysunięcie okapu poniżej określonej odległości jest pomijane. Lokalny kodeks zagospodarowania jest rozstrzygający w obu kwestiach i to na jego podstawie oceniane jest pozwolenie. Wszystko pozostałe na tej liście wynika z definicji i obowiązuje wszędzie.

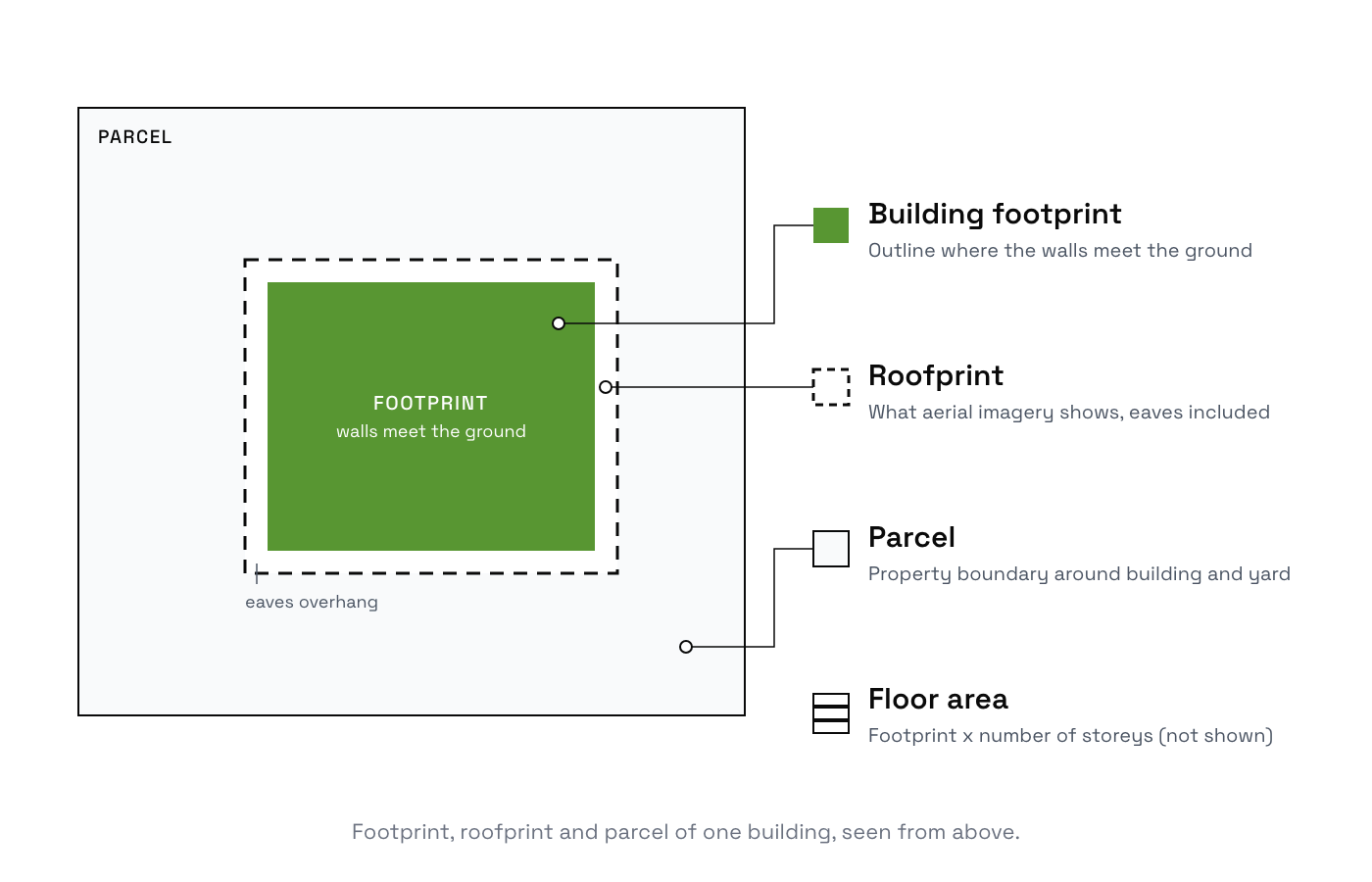

Obrys budynku a powierzchnia kondygnacji i powierzchnia budynku
Przy czterech różnych stanowiskach pyta się o cztery różne liczby, a żadna z nich nie zastępuje innej.
| Termin | Co mierzy | Typowa jednostka | Gdzie występuje |
|---|---|---|---|
| Obrys budynku | Powierzchnię gruntu zajmowaną przez budynek, przy podstawie ścian | m² lub ft² | Plan sytuacyjny, warstwa GIS, kataster lub zbiór danych wyprowadzony ze zdjęć |
| Powierzchnia budynku lub pokrycie działki | Tę samą powierzchnię gruntu odniesioną do działki | % działki lub m² | Kodeks zagospodarowania, zasady odsunięcia i pokrycia |
| Całkowita powierzchnia kondygnacji | Sumę wszystkich zamkniętych kondygnacji, w przybliżeniu obrys pomnożony przez liczbę kondygnacji | m² lub ft² | Kodeks zagospodarowania (współczynnik intensywności zabudowy), ogłoszenie nieruchomości |
| Powierzchnia działki | Grunt, na którym stoi budynek | m² lub ft² | Kataster, ogłoszenie nieruchomości |
Weźmy dwukondygnacyjny dom o obrysie 90 m² na działce o powierzchni 300 m². Jego całkowita powierzchnia kondygnacji wynosi w przybliżeniu 90 × 2 = 180 m², przed odjęciem klatek schodowych i grubości ścian. Współczynnik pokrycia działki to 90 / 300, czyli 30%. Współczynnik intensywności zabudowy to 180 / 300, czyli 0,6. Trzy różne liczby, jeden budynek, a kodeks zagospodarowania ogranicza drugą i trzecią osobno. Hasło Wikipedii o współczynniku intensywności zabudowy przedstawia dwie definicje współczynników użyte w tej tabeli.
Jak obliczyć powierzchnię obrysu budynku
Trzy punkty wyjścia prowadzą do celu, a sposób obliczeń zmienia się w każdym z nich.
Na podstawie planu lub pomiaru
Pomnóż zewnętrzną długość przez zewnętrzną szerokość każdego prostokątnego fragmentu, dodaj fragmenty, a następnie odejmij dziedziniec lub wewnętrzną pustą przestrzeń. Dom w kształcie litery L podziel na dwa prostokąty. Mierz do zewnętrznej powierzchni ściany, nie do jej wewnętrznej strony i nie do okapu.
Na podstawie poligonu GIS
Przekształć warstwę do projektowanego, metrycznego CRS odpowiedniego dla danego obszaru, nigdy do EPSG:4326. Otwórz kalkulator pól, dodaj nowe pole i wpisz wyrażenie $area. QGIS zwróci wartość w kwadracie jednostki liniowej CRS, zwykle w metrach kwadratowych. Powierzchnia obliczona w stopniach nadal wygląda jak liczba, dlatego ten krok jest pomijany, a potem żałowany.
Na podstawie zdjęć, gdy nie ma jeszcze poligonu
Narysuj obrys ręcznie albo najpierw go wykryj. Wykrywanie obrysów budynków w QGIS opisuje ten krok. Gdy masz już poligon, zmierz go metodą GIS opisaną powyżej.
Aby obliczyć pokrycie działki, podziel przez powierzchnię działki i pomnóż przez 100: obrys 90 m² na działce 300 m² oznacza pokrycie 30%. Gdy kodeks określa maksymalny obrys budynku, niemal zawsze zapisuje go jako procent, a nie powierzchnię bezwzględną, więc potrzebujesz zarówno poligonu działki, jak i poligonu budynku.
Obrys czy roofprint: co naprawdę pobierasz

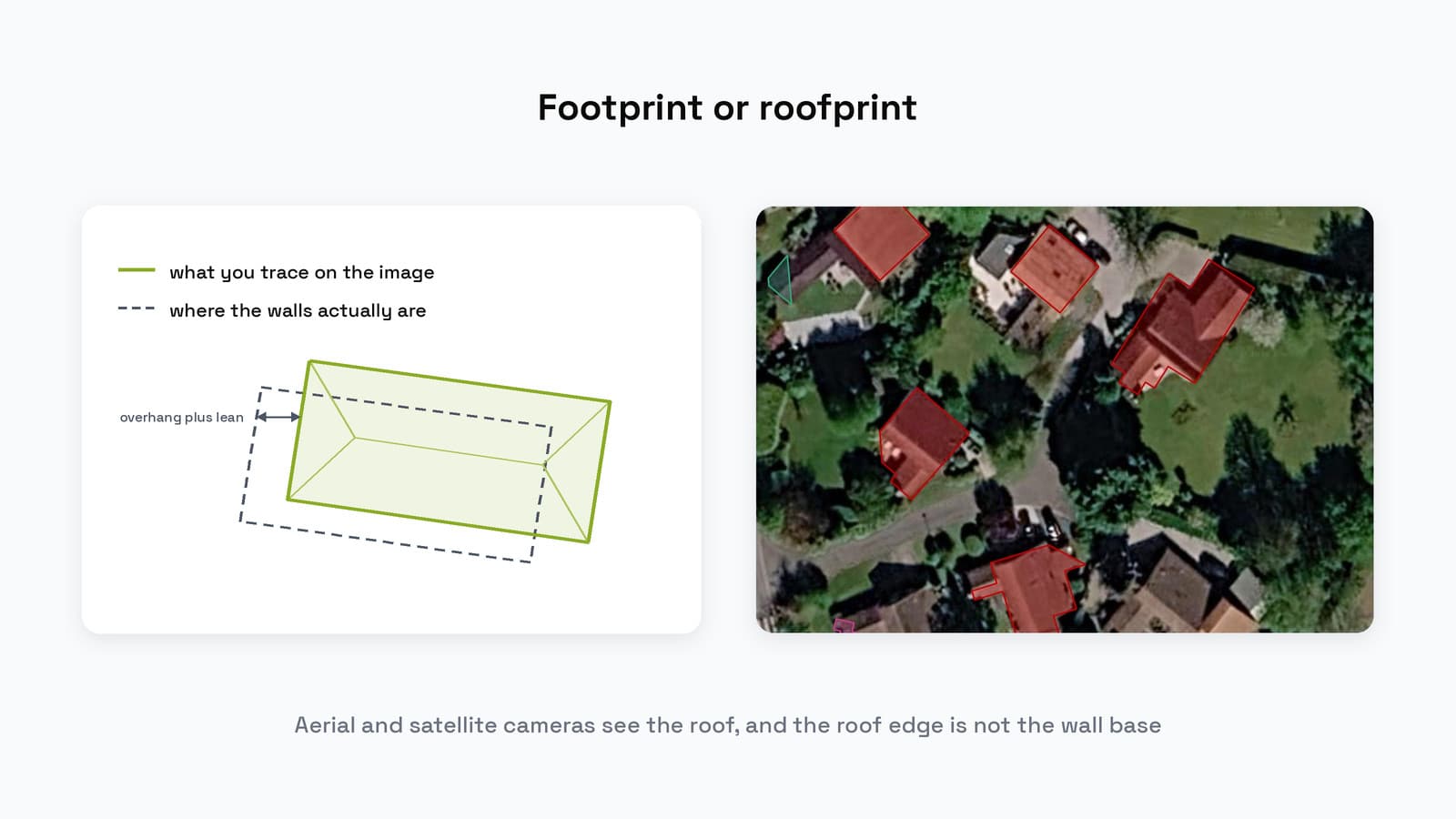

Kamery lotnicze i satelitarne widzą dach. Model lub osoba obrysowująca zdjęcie rysuje krawędź dachu, a krawędź dachu nie jest podstawą ściany. Niemal każdy otwarty zbiór budynków powstaje w ten sposób, więc większość poligonów oznaczonych jako obrys to w rzeczywistości roofprint.
Trzy rzeczy rozdzielają te dwa pojęcia. Okapy i wysunięcia wypychają dach na zewnątrz, zwykle o 30 do 80 cm w przypadku domu, czyli o kilka procent powierzchni małego budynku. Pochylenie, czyli boczne przesunięcie wysokiego obiektu na zdjęciu wykonanym z kierunku innego niż nadir, przesuwa całą wieżę o metry. Z kolei wiata, weranda lub zadaszenie stacji benzynowej to dach, pod którym w ogóle nie ma ścian.
Wydawcy mówią o tym sami. Przewodnik Overture dotyczący budynków opisuje geometrię jako "expected to be the most outer footprint, roofprint if traced from satellite/aerial imagery". FAQ Google mówi, że jego model "is trained to detect building rooftop rather than base", więc w przypadku wieżowców poligon znajduje się tam, gdzie pojawia się dach, a nie tam, gdzie stoi budynek. Wiki OpenStreetMap również definiuje budynek przez jego dach i dopuszcza odwzorowanie go jako pojedynczego węzła.
Dwie kolejne różnice kosztowały mnie po jednym popołudniu, zanim je zrozumiałem. Działka jest obiektem prawnym, gruntem należącym do konkretnej osoby, i pochodzi z rejestru gruntów, który zmienia się wraz ze zmianą właściciela. Połączenie jej z obrysem jest przydatne. Pomylenie obu obiektów oznacza policzenie ogrodu jako dachu. Zabudowa szeregowa powoduje więcej problemów w potokach danych niż cokolwiek innego na tej stronie: osiem domów dzieli ściany, więc z góry dach nie ma przerwy, detektor zwraca jeden poligon, a kataster osiem. Żaden wynik nie jest błędny. Musisz zdecydować, którego obiektu potrzebujesz do analizy, zanim cokolwiek policzysz.
Dlaczego ta różnica ma znaczenie
Jeden budynek z błędnym obrysem niczego nie zmienia. Błąd kumuluje się dla każdego budynku w analizowanym obszarze i w końcu trafia do liczby, na podstawie której ktoś zaraz podejmie decyzję.
Potencjał solarny wymaga dachu, więc roofprint jest tam właściwym kształtem. Uszczelnienie gruntu, narażenie na powódź i zgodność z zasadami odsunięcia wymagają podstawy, a roofprint po cichu zawyża każdą z tych wartości. Ta sama warstwa zasila wycenę ubezpieczeń, szacowanie liczby ludności tam, gdzie dane spisowe są stare, wymiar podatku od nieruchomości, wykrywanie nielegalnych rozbudów, planowanie telekomunikacji, modele miast 3D wyciągnięte z obrysu i wysokości oraz ocenę szkód przez porównanie dwóch dat.
Wszystkie te zastosowania potrzebują tego samego: jednego poligonu na budynek i powierzchni, której można zaufać.
Skąd pobrać obrysy budynków
Pięć źródeł pokrywa większość potrzeb. Wszystkie informacje w tej tabeli odczytano ze strony własnej wydawcy 23 sierpnia 2026.
| Źródło | Zasięg | Licencja | Aktualność | Geometria | Jak pobrać |
|---|---|---|---|---|---|
| OpenStreetMap | Globalny, tak kompletny, jak stworzyła go lokalna społeczność mapująca | ODbL 1.0 | Na żywo, zgodnie z mapą w chwili zapytania | Rysowany ręcznie, więc z prostokątnymi narożnikami i rzeczywistymi atrybutami, ale w większości miejsc obrysowany na podstawie zdjęć | QuickOSM w menedżerze plugin lub zapytanie Overpass |
| Microsoft Global ML Building Footprints | Globalny. 1.4B budynków ze zdjęć Bing Maps wykonanych w latach 2014–2024, w 30,340 kaflach w 225 regionach | CDLA Permissive 2.0 | Odświeżono 13 sierpnia 2026 | Wynik modelu. Wysokość dla części obiektów, wynik pewności dla nowszych obrysów | dataset-links.csv dla kraju i quadkey albo Planetary Computer |
| Google Open Buildings v3 | Afryka, Azja Południowa, Azja Południowo-Wschodnia, Ameryka Łacińska i Karaiby. 1.8B detekcji na obszarze 58M km². Bez Europy, Ameryki Północnej i Australii | CC BY 4.0 lub ODbL 1.0, do wyboru | Wnioskowanie wykonano w maju 2023 | Wynik modelu, ze wskaźnikiem pewności i tabelą progów precyzji dla regionów | 178 GB plików CSV według komórki S2, Earth Engine lub 20 wybranych plików krajowych na HDX |
| Overture Maps buildings | Globalny, połączony z powyższych źródeł oraz Esri Community Maps i danych krajowych | ODbL | Co miesiąc. Bieżące wydanie 2026-08-19.0 | Scalona. OpenStreetMap ma pierwszeństwo tam, gdzie istnieje, a wynik modelu uzupełnia resztę, przy dopasowaniu na poziomie 50% pokrycia | GeoParquet w AWS lub Azure albo CLI overturemaps |
| IGN BD TOPO (Francja) | Francja i departamenty zamorskie, temat bâti | Licence Ouverte 2.0 | Kwartalna, ostatnia publikacja 31 lipca 2026 | Pomiarowa, z dokładnością metryczną, 3D i wysokością każdego budynku | data.gouv.fr, według departamentu |
1.4B
budynków w Microsoft Global ML Building Footprints
README, odczytano 23 sierpnia 2026
1.8B
detekcji w Google Open Buildings v3 na obszarze 58M km²
Strona zbioru danych, odczytano 23 sierpnia 2026
2026-08-19
bieżące wydanie Overture buildings, jedno miesięcznie
Kalendarz wydań, odczytano 23 sierpnia 2026
Przeczytaj licencje, zanim wybierzesz źródło. ODbL wymaga udostępniania na tych samych zasadach, więc pochodna baza danych musi zostać opublikowana na tych samych warunkach, a ta klauzula unieważniła już niejeden materiał dla klienta. CDLA Permissive 2.0 i CC BY 4.0 wymagają tylko podania autorstwa. Google publikuje dane zarówno na CC BY 4.0, jak i ODbL, i pozwala wybrać licencję celowo, aby społeczność OpenStreetMap i wszyscy inni mogli korzystać z danych bez sporów o zgodność.
W tej tabeli tylko IGN BD TOPO jest mierzony, a nie obrysowany na podstawie zdjęć, i tylko on dostarcza wysokość każdego budynku. Jeśli potrzebujesz powierzchni kondygnacji, brakuje Ci właśnie liczby kondygnacji albo wysokości, a Microsoft podaje wysokość dla części obiektów.

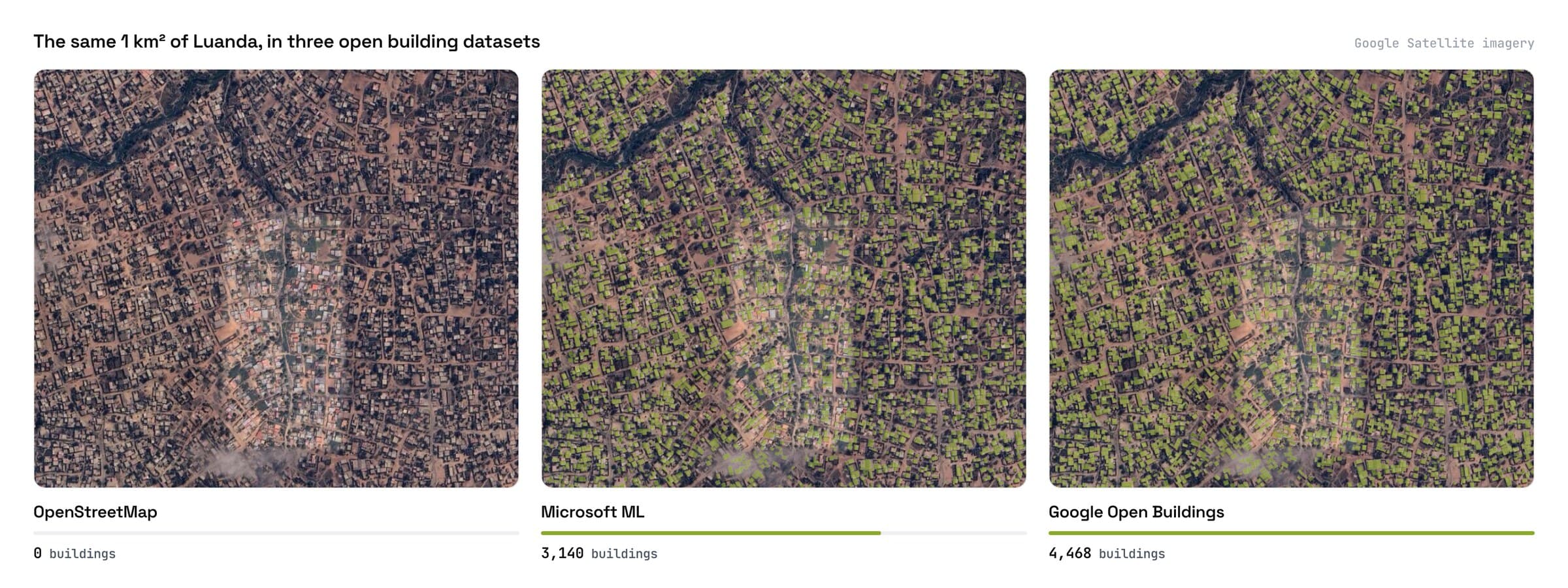

Trzy globalne źródła nie zgadzają się co do tego samego terenu, a ta rozbieżność jest właśnie użyteczna.
Jeśli potrzebujesz tylko pliku dla jednego obszaru, nasz darmowy downloader obrysów budynków odczytuje wszystkie trzy globalne źródła dla narysowanego przez Ciebie prostokąta i przekazuje GeoJSON z zapisanym w środku autorstwem. Bez konta, a prostokąt ma limit 25 km².
Jak wyodrębnić obrysy dla własnego obszaru
Cztery sytuacje wyprowadzają Cię poza wszystkie pięć źródeł, a w normalnym roku spotykam wszystkie cztery. Twój obszar nie jest objęty danymi, ponieważ Google kończy się na granicy Globalnego Południa, Microsoft dociera tam, gdzie sięgają zdjęcia Bing, a OpenStreetMap tam, gdzie ktoś wykonał pracę. Dane są starsze niż pytanie, ponieważ Google Open Buildings wykonał wnioskowanie w maju 2023, więc osiedla ukończone w 2025 roku nie ma w zbiorze. Ocena szkód i monitorowanie budowy wymagają dwóch dat, a otwarte dane zapewniają jedną. Albo potrzebujesz kształtu, którego nikt nie publikuje, na przykład płaszczyzn dachów do analizy solarnej lub budynków z własnego lotu dronem w rozdzielczości 5 cm, dla którego globalny model 30 cm nie ma nic użytecznego.

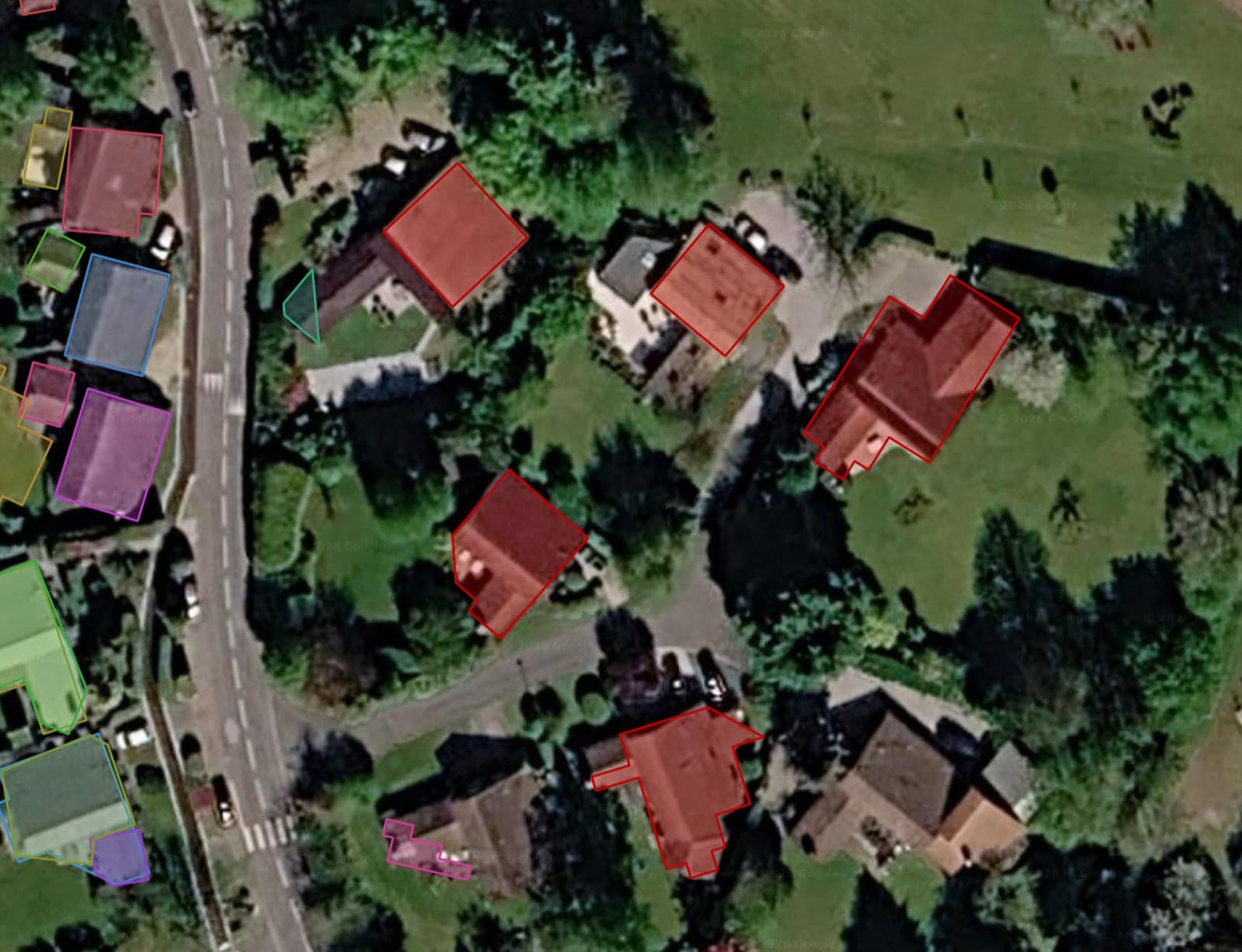

Wtedy tworzysz własne dane. Trzy z tych czterech opcji działają wewnątrz QGIS, a wersja krok po kroku omawia każdą z nich w całości.
, a | Opcja | Działa na | Zdjęcia opuszczają komputer | Cena | Haczyk |
|---|---|---|---|---|
| Nasz downloader | Twoja przeglądarka, bez konta | Nie, tylko prostokąt ograniczający | Bezpłatnie | Zwraca tylko to, co wydawcy już odwzorowali |
| Ręczna digitalizacja w QGIS | Twoja maszyna | Nie | Bezpłatnie, kosztuje Twój czas | Kilka minut na budynek |
| Chmurowy model segmentacji (nasz) | Nasze serwery w Europie | Tak dla Automatic, nie dla lokalnego modelu Semi-Auto | Bezpłatnie dla 1,5 km² miesięcznie, potem 39 € miesięcznie za 100 km² | Zwraca także wentylatory i świetliki, odfiltrowywane według pewności i powierzchni |
| Deepness z własnym modelem ONNX | Twoja maszyna, CPU lub konfiguracja CUDA | Nie | Bezpłatnie, Apache 2.0 | Nie zawiera modelu, a model wytrenowany na zdjęciach 25 cm odczytuje lot dronem 5 cm jako szum |
| Mapflow firmy Geoalert | Ich serwery w usłudze chmurowej, dostępna wersja on-premise dla klientów enterprise | Tak w usłudze chmurowej | 10 kredytów za km² po $0.10 za kredyt, zaokrąglane w górę do pełnych km² | Rozliczane w kredytach, nie w płaskim planie |
Opcja chmurowa
Tworzymy trzeci wiersz, AI Segmentation, więc odpowiednio porównaj go z czterema pozostałymi opcjami.
Instaluje się z menedżera plugin QGIS i wymaga bezpłatnego konta, ale nie wymaga GPU, pobierania wag ani środowiska Python. Wprowadzasz strefę nad dowolnym raster lub podkładem oraz słowo takie jak building. Otrzymujesz stylizowany GeoPackage, jeden poligon na obiekt, a każdy z klasą, wynikiem pewności i powierzchnią, którą możesz od razu wykorzystać do obliczenia współczynnika pokrycia.
Sprawdź warstwę, zanim jej zaufasz
Pięć kontroli w kolejności, w której je wykonuję. Zajmują około piętnastu minut i nie raz uchroniły mnie przed opublikowaniem błędnej liczby.
Porównaj liczbę z próbką zdigitalizowaną samodzielnie
Wybierz jeden kilometr kwadratowy i ręcznie zdigitalizuj każdy budynek. Porównaj liczbę z warstwą. Stosunek poniżej 0.9 lub powyżej 1.1 oznacza, że warstwa odpowiada na inne pytanie, niż sądzisz, i lepiej dowiedzieć się o tym przed analizą niż po niej.
Dokładnie obejrzyj szeregi zabudowy
Przybliż najbardziej zwartą ulicę z zabudową szeregową w analizowanym obszarze i porównaj liczbę poligonów z liczbą drzwi wejściowych. Ten jeden test mówi, czy zbiór danych rozdziela wspólne ściany, i decyduje o każdej statystyce dotyczącej pojedynczego budynku, którą zaraz obliczysz.
Znajdź najnowszą zabudowę
Otwórz najnowszą znaną Ci inwestycję. Jeśli jej brakuje, właśnie zmierzyłeś rzeczywistą aktualność danych, co jest uczciwsze niż data na stronie pobierania.
Sprawdź CRS i jednostki powierzchni
Większość tych zbiorów jest dostarczana w EPSG:4326. Oblicz powierzchnię w stopniach, a otrzymasz bezsensowną liczbę, która nadal wygląda jak liczba. Przekształć dane do metrycznego CRS odpowiedniego dla szerokości geograficznej, a następnie oblicz powierzchnię.
Porównaj dach ze ścianami
Wybierz jeden wysoki budynek. Jeśli poligon jest przesunięty względem podstawy ścian, masz roofprint z pochyleniem, a każda analiza uszczelnienia gruntu lub odsunięcia wymaga korekty albo innego źródła.
Co zapamiętać
Obrys budynku to powierzchnia gruntu zajmowana przez budynek, mierzona po zewnętrznej stronie ścian w miejscu, gdzie stykają się z gruntem.
Do obrysu zwykle wlicza się dołączony garaż i zadaszony ganek na słupach. Nie wlicza się wysunięcia okapu, balkonu wspornikowego ani zamkniętego dziedzińca, a o ganku rozstrzyga lokalny kodeks zagospodarowania.
Pokrycie działki to obrys podzielony przez powierzchnię działki, więc obrys 90 m² na działce 300 m² oznacza 30%. Powierzchnia kondygnacji sumuje natomiast wszystkie zamknięte poziomy, w przybliżeniu obrys pomnożony przez liczbę kondygnacji.
Niemal każdy obrys, który można pobrać, został odrysowany ze zdjęcia wykonanego z góry, więc podąża za dachem: okapy wysuwają jego krawędź o 30 do 80 cm poza podstawę ścian domu, a pochylenie przesuwa dach wysokiego budynku na boki o metry.
Powierzchnia obliczona w EPSG:4326 jest zwracana w stopniach i nadal wygląda jak liczba, dlatego przed odczytaniem $area przekształć dane do metrycznego CRS.
Wypróbuj bezpłatnie w QGIS, karta nie jest potrzebna
Pytania, które ludzie zadają
Co oznacza footprint w budownictwie i architekturze?
To samo, co w GIS: powierzchnia gruntu zajmowana przez budynek, obrysowana po zewnętrznej stronie ścian na poziomie gruntu. Na planie sytuacyjnym jest to kształt, który budynek zajmuje na działce, i właśnie tę wartość kodeks zagospodarowania ogranicza jako procent powierzchni działki. Architekci używają też słowa "footprint" luźno, mówiąc o ogólnym rozmiarze projektu, ale mierzona liczba zawsze oznacza projekcję na gruncie.
Czy obrys budynku obejmuje wysunięcie dachu?
Nie. Obrys mierzy się u podstawy zewnętrznych ścian, a wysunięcie okapu znajduje się nad gruntem, a nie na nim. Zadaszony ganek lub wiata zwykle się wlicza, ponieważ ich słupy sięgają gruntu. Niektóre kodeksy pomijają wysunięcie okapu poniżej określonej odległości, a inne nie, więc sprawdź lokalne przepisy w przypadku wartości bliskiej limitowi odsunięcia.
Czy obrys budynku jest tym samym co roofprint?
Nie. Obrys to linia, w której ściany stykają się z gruntem, a roofprint to obrys dachu znajdującego się nad nimi. Okapy wysuwają dach domu o 30 do 80 cm na zewnątrz, a pochylenie na zdjęciu wykonanym z kierunku innego niż nadir może przesunąć dach wysokiego budynku na boki o metry. Niemal każdy zbiór danych pobrany ze zdjęć daje Ci roofprint.
Jaka jest różnica między obrysem budynku a powierzchnią kondygnacji?
Obrys to powierzchnia gruntu zajmowana przez budynek, liczona raz. Powierzchnia kondygnacji sumuje wszystkie zamknięte poziomy, w przybliżeniu obrys pomnożony przez liczbę kondygnacji. Powierzchnia budynku, czyli pokrycie działki, zwykle oznacza tę samą powierzchnię gruntu co obrys, odniesioną do działki jako procent.
Jak obliczyć powierzchnię obrysu budynku?
Na podstawie planu pomnóż zewnętrzne wymiary każdego fragmentu, dodaj je i odejmij dziedzińce. W przypadku poligonu GIS przekształć dane do metrycznego CRS i odczytaj wyrażenie $area. Gdy masz zdjęcia bez poligonu, najpierw zdigitalizuj lub wykryj obrys, a następnie zmierz go w ten sam sposób. Aby obliczyć pokrycie działki, podziel wynik przez powierzchnię działki i pomnóż przez 100.
Gdzie można bezpłatnie pobrać obrysy budynków?
OpenStreetMap, Microsoft Global ML Building Footprints, Google Open Buildings v3 i Overture Maps są bezpłatne, a IGN BD TOPO obejmuje Francję na podstawie Licence Ouverte 2.0. Każde źródło ma własną licencję i własną aktualność, opisane w powyższej tabeli. Dla jednego obszaru możesz też narysować prostokąt w naszym downloaderze i jednocześnie otrzymać GeoJSON z trzech globalnych źródeł.
Który zbiór danych obejmuje Europę?
Nie Google Open Buildings v3, który obejmuje Afrykę, Azję Południową, Azję Południowo-Wschodnią, Amerykę Łacińską i Karaiby, i nic więcej. W Europie masz OpenStreetMap, Microsoft, Overture oraz dane krajowe, takie jak IGN BD TOPO we Francji. Przed zaplanowaniem projektu sprawdź listę krajów w FAQ Google.
Czy mogę używać obrysów OpenStreetMap w materiale dla klienta?
Tak, na podstawie ODbL 1.0, ale najpierw przeczytaj klauzulę o udostępnianiu na tych samych zasadach. Pochodna baza danych musi zostać opublikowana na tych samych warunkach, co unieważniło już niejeden materiał, który widziałem. CDLA Permissive 2.0 dla danych Microsoft i CC BY 4.0 dla danych Google wymagają tylko podania autorstwa, dlatego kolumna licencji jest równie ważna jak kolumna zasięgu.
Dwie strony rozwijają ten temat. GeoAI to szersza rodzina, do której należą te modele detekcji, a automatyczne wykrywanie obrysów budynków w QGIS to wersja tej strony krok po kroku, z etapem filtrowania, który decyduje, czy warstwa nadaje się do użycia. Informacje o samych narzędziach, w tym lokalnych opcjach opartych na SAM, znajdziesz w zestawieniu AI plugin i centrum QGIS AI.
