Site Plan vs. Plot Plan: Unterschied zum Lageplan

Ein Plot Plan ist eine maßstäbliche Zeichnung eines einzelnen Grundstücks in der Draufsicht: seine Grundstücksgrenzen, die Gebäude darauf und der gemessene Abstand von jedem Gebäude zu jeder Grenze, die sogenannten Setbacks. Ein Site Plan ist die Zeichnung eines ganzen Projekts: Gebäude, Straßen, Stellplätze, Entwässerung, Begrünung und Leitungen, auf einem Grundstück oder auf mehreren.

So lautet die Lehrbuchtrennung aus den USA. Auf Deutsch heißen beide Pläne meist Lageplan, hier verwenden wir die englischen Begriffe, weil die US-Bauämter sie verwenden. Wir haben die Checklisten von 19 US-Bauämtern gelesen, um zu sehen, ob sie sich daran halten. Der Name auf dem Formular sagt wenig darüber, was auf der Zeichnung steht.

Der Unterschied in einem Satz

Ein Plot Plan beantwortet „Wo steht das Haus auf dem Grundstück?“. Ein Site Plan beantwortet „Wie funktioniert das Projekt auf dem Gelände?“.

Das sind die üblichen Bedeutungen. Die Bauämter biegen beide zurecht, wie der nächste Abschnitt zählt.

Wie sieht ein Plot Plan aus?

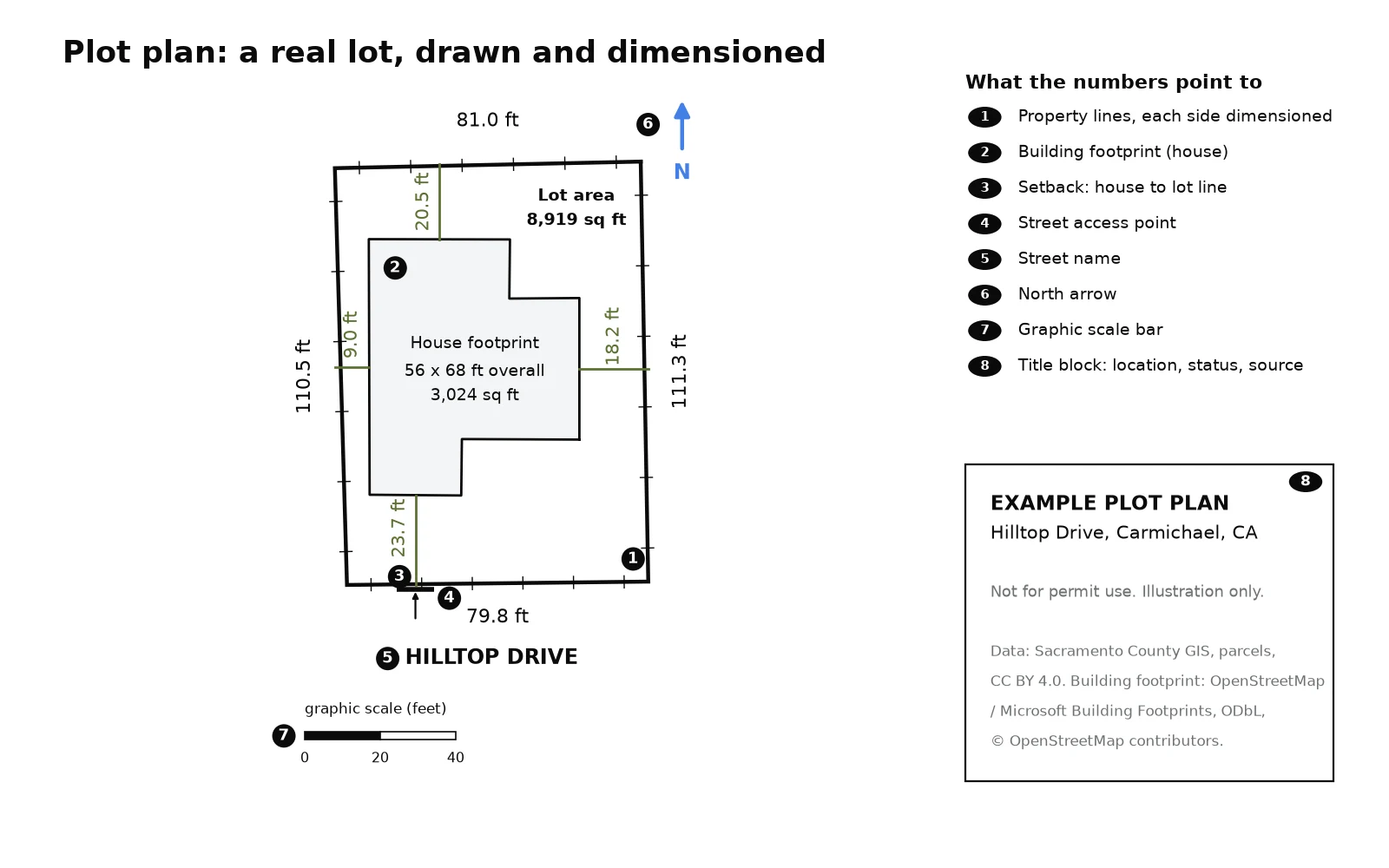

Ein Plot Plan sieht aus wie eine kleine Karte eines Grundstücks in der Draufsicht. Die Grundstücksgrenzen bilden einen geschlossenen Umriss, an dem die Länge jeder Seite steht. Das Haus ist eine schraffierte Form im Inneren, Maßlinien führen von jeder Wand zur nächsten Grenze, und an einer Seite verläuft die Straße. Ein Nordpfeil, ein Maßstab und ein Schriftfeld vervollständigen das Blatt.

Was ein Plot Plan enthält

Die Zahlen in Klammern stammen aus den 8 Checklisten des nächsten Abschnitts, die den Plan Plot Plan nennen.

1. Grundstücksgrenzen, mit der Länge jeder Seite und der Grundstücksfläche (8 von 8). Ein Plan auf Vermessungsbasis nennt zusätzlich den Richtungswinkel jeder Grenze.
2. Jedes Gebäude, bestehend und geplant, mit seinen Außenmaßen: das Haus, eine Garage, ein Schuppen, eine Terrasse, ein Pool.
3. Setbacks: der gemessene Abstand von jedem Gebäude zu jeder Grundstücksgrenze und zwischen den Gebäuden (7 von 8).
4. Die Straße und die Zufahrt: der Straßenname, die Einfahrt und die Stelle, an der sie auf die Straße trifft.
5. Grunddienstbarkeiten und Wegerechte, die das Grundstück queren (5 von 8).
6. Höhen oder Entwässerung: Höhenpunkte, Höhenlinien oder Pfeile, die zeigen, wohin das Wasser fließt (5 von 8).
7. Brunnen, Kleinkläranlagen und Versorgungsleitungen, meist dort, wo es keine öffentliche Kanalisation gibt (3 von 8).
8. Ein angegebener Maßstab (7 von 8) und ein Nordpfeil.
9. Ein Schriftfeld: die Adresse, die Flurstücksnummer, der Eigentümer, wer den Plan gezeichnet hat und das Datum.

Was 19 Bauämter auf einem Plot Plan sehen wollen

In den 19 Checklisten für Wohnbauvorhaben in den USA, die wir am 23. September 2026 gelesen haben, verlangte der Plan namens Plot Plan Höhen oder Entwässerung etwa genauso oft wie der Plan namens Site Plan: 5 von 8 Plot-Plan-Checklisten, gegenüber 4 von 6 Site-Plan-Checklisten. Die meisten Ratgeber, die zu dieser Frage ranken, schreiben, ein Plot Plan zeige selten Geländehöhen, Entwässerung oder Leitungen. Die Bauämter, die wir gelesen haben, arbeiten nicht so.

Jede Zelle unten zeigt, wie viele Checklisten der Gruppe die Angabe ausdrücklich verlangen. Die Gruppen folgen dem Namen, den das Bauamt dem Plan gibt.

Das Setback ist die einzige Konstante. Nur Shasta County in Kalifornien erwähnt es nicht ausdrücklich. Wenn Ihre Zeichnung sonst nichts belegt, muss sie belegen, dass das Gebäude die Grundstücksgrenzen einhält.

Der Name ändert vor allem, wer unterschreibt. Vier der 8 Plot-Plan-Checklisten verlangen einen zugelassenen Vermessungsingenieur oder Ingenieur: alle drei Gemeinden aus Massachusetts in der Stichprobe und Superior in Colorado für ein neues Haus. Belmont verlangt „das Siegel eines in Massachusetts registrierten Vermessungsingenieurs“, höchstens sechs Monate vor der Einreichung datiert. Von den übrigen 11 verlangt nur Chapel Hill in North Carolina eine Vermessung, und das nur für Neubauten. King County in Washington akzeptiert handgezeichnete Site Plans für kleine, einfache Projekte.

Fünf Bauämter verwenden beide Namen für eine Zeichnung. Plano in Texas überschreibt sein Merkblatt mit „Residential Plot/Site Plan Submittal Requirements“. Washington County in Oregon verlangt zu jeder Baugenehmigung einen „site/plot plan“. Winnsboro in Texas schreibt „Site plans (plot plans)“. Das Merkblatt von Utah County trägt die Überschrift „Plot plan example“, in einer Datei namens site-plan-example.

In Südkalifornien kann ein Plot Plan ein Lagerhaus sein. Die Stadtplanung von Los Angeles nennt die Zeichnung, die mit einem Planungsantrag eingereicht wird, Plot Plan (Formular CP-7752, Dezember 2024), mit Tabellen für Stellplätze, Freiflächen, Begrünung und Wohneinheiten. Riverside County verwendet Plot Plan als Namen des Antrags selbst: Plot Plan No. 220002 sieht ein Industriegebäude mit 434.823 sq ft auf 20,57 acres vor. Das stellt die Regel „Plot Plan für kleine Vorhaben, Site Plan für große“ auf den Kopf.

Unser Fazit: Öffnen Sie die Checkliste Ihres eigenen Bauamts und zeichnen Sie, was darin steht, egal wie das Amt die Zeichnung nennt.

So haben wir gemessen

Die Stichprobe umfasst 19 Checklisten für Baugenehmigungen von Wohnbauvorhaben (Neubau oder Anbau), veröffentlicht von US-Gemeinden, Städten und Countys. Wir haben sie am 23. September 2026 über Websuchen nach „plot plan requirements“ und „residential site plan requirements“ gefunden und behalten, wenn das Dokument aufführt, was die Zeichnung zeigen muss. Eine Angabe zählt nur, wenn das Dokument sie ausdrücklich verlangt, „as applicable“ eingeschlossen. Zitate aus den englischen Dokumenten haben wir selbst übersetzt.

Die 19, nach Bundesstaat. Massachusetts: Belmont, Lexington, Northborough. Colorado: Superior, Lakewood. Kalifornien: Shasta County, San Fernando, San Marcos, Los Angeles County, Burbank. Utah: Utah County. North Carolina: Charlotte, Chapel Hill. Washington: King County, Klickitat County. Maryland: Annapolis. Oregon: Washington County. Texas: Plano, Winnsboro.

Grenzen der Methode: Es ist eine Suchstichprobe, keine Zufallsstichprobe, mit 19 Bauämtern unter Tausenden, mit Schwerpunkt auf Kalifornien (5 der 19) und Massachusetts (3). Die Dokumente stammen aus den Jahren 2000 (Los Angeles County) bis 2026. Eine Checkliste sagt, was ein Bauamt bei der Einreichung verlangt, nicht was ein Prüfer später ergänzt, und ein Bauamt, das eine Angabe auslässt, erwartet sie womöglich trotzdem.

Wofür welcher Plan gedacht ist

Der Plot Plan belegt genau eines: Das Gebäude steht dort, wo die Bauvorschriften (Zoning) es erlauben, mit dem gemessenen Abstand von jeder Wand zu jeder Grundstücksgrenze. Weil er Abstände bescheinigt, wird er auf Grundlage einer Vermessung gezeichnet. In den USA taucht er an drei Stellen auf: bei der Baugenehmigung für ein neues Haus, einen Anbau, einen Zaun oder einen Pool, bei der Vermessung, die ein Kreditgeber vor dem Abschluss beauftragt, und beim Antrag auf eine Ausnahmegenehmigung (Zoning Variance), wenn ein Projekt den üblichen Mindestabstand nicht einhält.

Der Site Plan zeigt, wie sich ein Projekt in sein Gelände und seine Nachbarschaft einfügt. Ein Planer liest ihn auf Stellplatzzahl, Feuerwehrzufahrt und den Abfluss des Regenwassers hin. Er ist auch der Plan, der für die öffentliche Sitzung farbig dargestellt wird, was der Beitrag zum farbigen Site Plan behandelt.

Außerhalb der USA ändern sich die Namen. In Deutschland heißt die Zeichnung, die dem Bauantrag beiliegt, Lageplan. Was darauf stehen muss, regelt die Bauordnung des jeweiligen Bundeslandes. In England verlangt die Anleitung von GOV.UK bei jedem Antrag einen Location Plan (Übersichtsplan), meist im Maßstab 1:1250 oder 1:2500, dazu kommt der Site Plan, auch Block Plan genannt. In Frankreich definiert service-public.fr den plan de masse als Zeichnung „des Volumens eines Bauwerks (Länge, Breite und Höhe) und des Grundstücks, auf dem es steht“ (eigene Übersetzung).

Ein Beispiel: ein Haus, eine Subdivision

Zwei Genehmigungen, bei verschiedenen Bauämtern eingereicht, zeigen die Trennung am deutlichsten.

Ein einzelnes Haus auf einem eigenen Grundstück. Klickitat County in Washington verlangt vom Antragsteller eine Zeichnung, die „mindestens“ zeigt: bestehende und geplante Einfahrten mit ihren Abständen, bestehende und geplante Brunnen und Kleinkläranlagen mit ihren Abständen, Grunddienstbarkeiten auf dem Grundstück und den Abstand des geplanten Gebäudes zu jeder Grundstücksgrenze und zu anderen Gebäuden. Mit Grundriss und Ansichten ist diese eine Zeichnung die gesamte Planungsunterlage für das Haus. Die Broschüre des Countys nennt sie Site Plan, doch nach Umfang, ein Grundstück und ein Gebäude, ist es der Plot Plan, um den es auf dieser Seite geht, ein weiterer Fall eines Bauamts, das den Namen zurechtbiegt.

Eine Subdivision oder ein Gewerbebau. Guilford County in North Carolina zieht die Grenze schriftlich: Seit 1992 braucht jeder Antrag für „Mehrfamilien-Wohnbau (3 oder mehr Wohneinheiten)“ und jede Baugenehmigung für ein Nichtwohngebäude eine Site-Plan-Genehmigung, bevor die Baugenehmigung erteilt wird. Unterhalb dieser Schwelle bekommt ein Projekt, das eine Site-Plan-Genehmigung braucht, den leichteren Minor Site Plan, begrenzt auf 15.000 sq ft Gebäudefläche oder acht Wohneinheiten. Darüber umfasst ein Major Site Plan fünf Blätter: einen Lageplan des Vorhabens mit Grenzen, Gewässern und Straßenbreiten, ein Blatt zur Geländemodellierung mit der beanspruchten Fläche und dem Gefälle, ein Leitungsblatt, ein Blatt zur Freiflächengestaltung mit Stellplatzzahl, Bepflanzung und Außenbeleuchtung und ein Detailblatt mit den Maßen der Stellplätze und der Beschilderung für Barrierefreiheit.

Worin die beiden Bauämter übereinstimmen, ohne es einander zu sagen, ist dieselbe Regel, mit der diese Seite begonnen hat: Ein Plot Plan bescheinigt, wo ein Gebäude steht, ein Site Plan zeigt, wie ein Projekt funktioniert. Die Schwelle, die entscheidet, welchen Sie einreichen, steht in der Satzung Ihres eigenen Bauamts, nicht im Namen auf dem Formular.

Was ein Luftbild leisten kann und was nicht

• Es liefert die bestehenden Gebäudegrundrisse, die Einfahrt, die Bäume, die Nachbarn, im Maßstab der Bilddaten. Das ist eine Bestandsgrundlage für einen Site Plan.
• Es liefert nicht die Grundstücksgrenzen, die nicht sichtbar sind, kein bescheinigtes Setback, wofür es eine Vermessung braucht, und nicht die Höhen, Höhenlinien und die Entwässerung, die 11 der obigen 19 Checklisten verlangen. Ein Plot Plan, der aus einem Luftbild gezeichnet ist, ist eine Skizze, und ein Bauamt wird das auch sagen.
• Für die Skizze macht AI Edit, das Plugin, das wir bei TerraLab für QGIS entwickeln, aus einer Zone, die Sie auf den Bilddaten zeichnen, und einem Prompt einen neuen Rasterlayer, der das geplante Gebäude auf dem Grundstück zeigt, über dem Kataster. Er trägt die Kennzeichnung KI-generiert. Es ist nie der gestempelte Plot Plan.

So erstellen Sie einen Plot Plan in QGIS

Ein Plot Plan braucht fünf Dinge auf einem Blatt: die Flurstücksgrenze, den Gebäudegrundriss, die Abstände der Setbacks, einen Nordpfeil und einen angegebenen Maßstab. Eine brauchbare Fassung in QGIS zusammenzustellen dauert Minuten, auch wenn die gestempelte, eingereichte Fassung weiterhin einen Vermessungsingenieur braucht.

Für ein geplantes Gebäude, das es noch nicht gibt, macht AI Agent aus einem Prompt wie „Fügen Sie ein Rechteck von 12 mal 8 Metern hinzu, 6 Meter von der straßenseitigen Grundstücksgrenze zurückversetzt“ einen neuen Layer in derselben Kartenansicht. Den Grundriss zu skizzieren und zu zeichnen geschieht so in einem Schritt statt in zwei.

Nichts davon ersetzt die Vermessung. Was dabei herauskommt, ist eine Arbeitsgrundlage, an der Sie einen Entwurf prüfen oder die Sie einem Vermessungsingenieur zur Bestätigung geben, nicht der bescheinigte Plot Plan, den ein Bauamt in der Akte führt.

Häufige Fragen

Was ist ein Plot Plan?

Ein Plot Plan ist eine maßstäbliche Zeichnung eines Grundstücks in der Draufsicht. Er zeigt die Grundstücksgrenzen, jedes Gebäude auf dem Grundstück und die gemessenen Abstände dazwischen. Ein Bauamt verlangt ihn mit der Baugenehmigung für ein neues Haus, einen Anbau, eine Garage, einen Zaun oder einen Pool, um zu prüfen, dass die Arbeiten die Setbacks einhalten, die die Bauvorschriften vorgeben.

Wo bekomme ich einen Plot Plan meines Hauses?

Beginnen Sie mit den Unterlagen vom Kauf: Eine Mortgage Survey oder ein Plat of Survey, falls beim Abschluss einer erstellt wurde, zeigt das Grundstück und das Haus bereits. Das Bauamt führt möglicherweise auch den Plot Plan, der mit der ursprünglichen Baugenehmigung des Hauses eingereicht wurde, und der County Recorder (vergleichbar mit dem Grundbuchamt) verwahrt die eingetragenen Subdivision Plats. Gibt es nichts davon oder will das Amt einen aktuellen, zeichnet ihn ein zugelassener Vermessungsingenieur.

Ist ein Plot Plan dasselbe wie ein Site Plan?

In der Praxis oft ja. Fünf der 19 Checklisten oben verwenden die beiden Namen für eine Zeichnung, und was ein Bauamt darauf sehen will, hängt mehr vom Bauamt ab als vom Namen. Der Unterschied im Lehrbuch ist der Umfang: Ein Plot Plan deckt ein Grundstück ab, ein Site Plan ein ganzes Projekt.

Brauche ich für ein Haus einen Plot Plan oder einen Site Plan?

Für ein Haus auf einem eigenen Grundstück verlangen die meisten Baugenehmigungen einen Plot Plan. Ein Site Plan wird verlangt, wenn das Projekt mehr als ein Gebäude umfasst, die Entwässerung verändert oder zuerst eine Planungsgenehmigung braucht. In beiden Fällen ist die Checkliste Ihres Bauamts die Liste, der Sie folgen.

Ist ein Site Plan eine Seitenansicht des Grundstücks?

Nein. Ein Site Plan wird von oben gezeichnet. Die Seitenansicht eines Gebäudes ist eine Ansicht (Elevation), und ein Grundriss (Floor Plan) ist ein horizontaler Schnitt durch ein Gebäude, der seine Räume zeigt. Der Beitrag zum Gebäudegrundriss ordnet die Umrisse, die dort verwechselt werden.

Kann ich in QGIS einen Site Plan erstellen?

Ja, für die Layer mit Bestand und Planung: Kataster, Gebäudegrundrisse, Orthofoto, der Entwurf als Vektorlayer, dann das Drucklayout für Maßstabsleiste und Schriftfeld. Die gestempelten Pläne liefern Architekt oder Vermesser als CAD-Datei.

Wer darf einen Plot Plan zeichnen oder unterschreiben?

Eine erste Fassung kann jeder skizzieren, um ein Projekt zu planen oder ein Setback zu prüfen. Ob das Bauamt die eingereichte Fassung akzeptiert, ist eine andere Frage: Vier der 19 Checklisten oben, alle drei Gemeinden aus Massachusetts und Superior in Colorado für ein neues Haus, verlangen das Siegel eines zugelassenen Vermessungsingenieurs oder Ingenieurs. Fragen Sie bei Ihrem Bauamt nach, bevor Sie dafür zahlen.

In welchem Maßstab wird ein Plot Plan gezeichnet?

Eine einheitliche Antwort gibt es nicht, doch 7 der 8 Checklisten oben, die die Zeichnung Plot Plan nennen, verlangen einen Maßstab. Der Leitfaden für Plot Plans von San Diego County verlangt „einen Ingenieurmaßstab (z. B. 1 Zoll = 20 Fuß)“. Die Vorlage oder Checkliste des Bauamts nennt den Mindestmaßstab, und er muss meist zum Papierformat passen, auf dem die Zeichnung eingereicht wird.

Zeigt ein Plot Plan Versorgungsleitungen?

Manchmal, und meist dort, wo es keine öffentliche Kanalisation zum Anschließen gibt. Von den 19 Checklisten oben verlangen 3 der 8, die den Plan Plot Plan nennen, Brunnen, Kleinkläranlagen oder Leitungen auf der Zeichnung. Auf einem vollständigen Site Plan wandert dieselbe Information meist auf ein eigenes Leitungsblatt, getrennt vom Lageplan des Vorhabens, so wie Guilford County in North Carolina einen Major Site Plan auf fünf Blätter aufteilt.
