Orthophoto ou orthomosaïque : la différence et laquelle vous avez

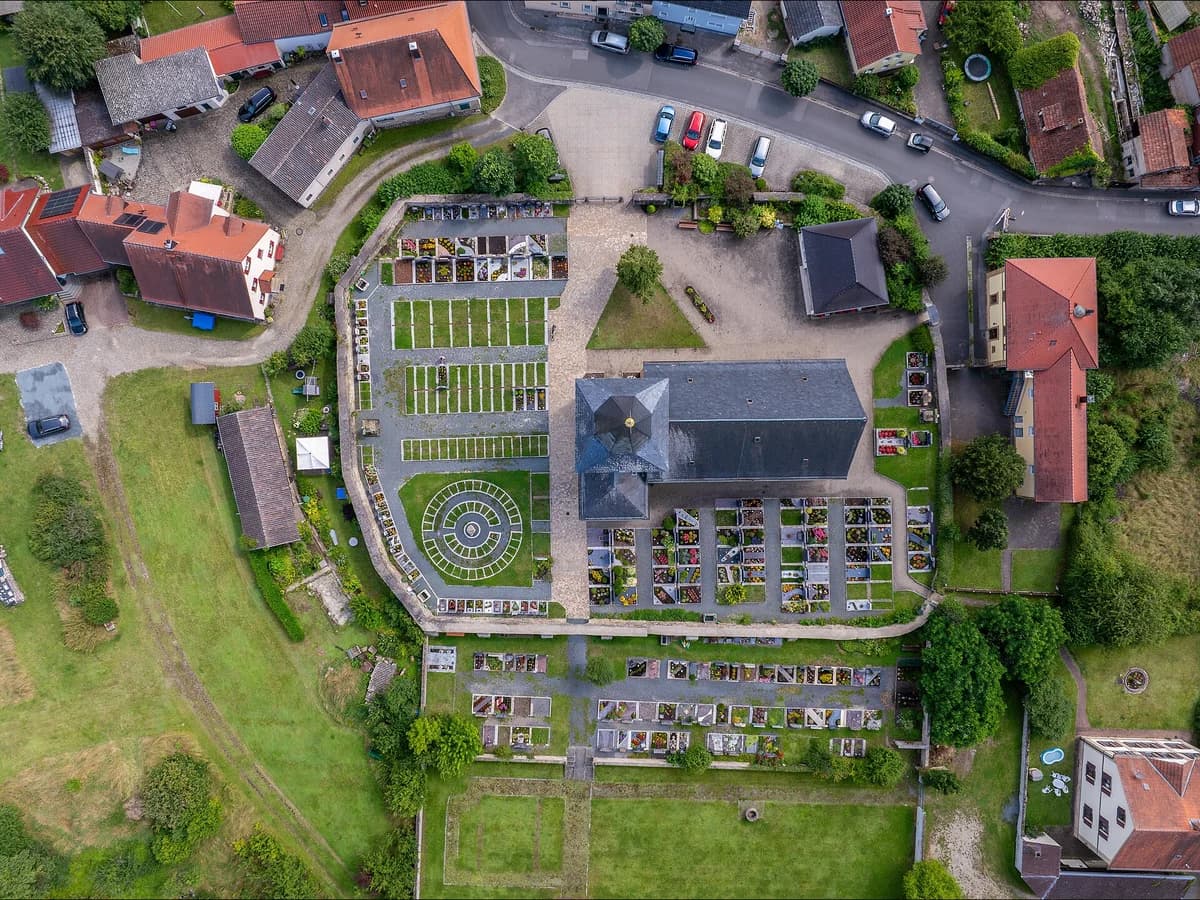

Une orthophoto est une photographie aérienne ou satellite unique, corrigée pour que chaque pixel se trouve là où il serait sur une carte : l'inclinaison de la caméra et le relief du sol sont supprimés, et vous pouvez y mesurer des distances. Une orthomosaïque est un ensemble d'orthophotos assemblées en une seule image sans raccord visible, couvrant une zone qu'aucune photographie unique ne pourrait couvrir.

L'USGS définit une ortho-image comme « une image calculée d'une photographie aérienne dont les déplacements causés par le relief et l'inclinaison de la caméra ont été supprimés », qui « combine les caractéristiques d'une photographie et les qualités géométriques d'une carte » (notre traduction).

La différence en une ligne

Toute orthomosaïque est composée d'orthophotos. Mais toutes les orthophotos ne font pas partie d'une mosaïque.

Usages d'une orthomosaïque sur un chantier

Sur un chantier, une orthomosaïque est une photo de tout le site, prise à une date connue, sur laquelle on peut mesurer. Chaque usage ci-dessous vient du même vol de drone.

• Mesurer à l'écran. Lisez des distances, des surfaces et des périmètres directement sur l'image : la longueur d'une tranchée, la surface d'une dalle, une ligne de clôture.
• Volumes de terrassement et de stocks. L'orthomosaïque est plate, elle ne contient donc aucun volume. Le volume vient du MNS produit lors du même traitement. Tracez le contour du stock sur l'orthomosaïque, et le logiciel additionne les hauteurs à l'intérieur. Le déblai-remblai est la même somme, faite entre la surface du jour et le niveau projeté ou un vol précédent.
• Suivi d'avancement. Volez la même grille chaque semaine ou chaque mois et superposez les mosaïques. Ce qui a été creusé, coulé ou livré apparaît comme la différence entre deux dates.
• Plan contre réalité. Chargez le dessin CAO ou le plan du site sur la mosaïque, dans le même SCR. Une semelle ou une route qui s'écarte du plan se voit tout de suite.
• Une trace datée. La mosaïque montre l'état du site le jour du vol, avant le début des travaux ou au départ d'une entreprise.

Le comparatif des résolutions satellite liste ce que livre chaque satellite et ce qu'il coûte.

Ce que la mosaïque ajoute, et ce qu'elle coûte

Le logiciel de photogrammétrie trouve les mêmes points dans les images qui se chevauchent, corrige chaque image, puis choisit, pour chaque portion du sol, l'image à utiliser et fusionne les limites. Trois conséquences en découlent :

• Les raccords traversent les objets en mouvement. Une voiture qui a traversé le site pendant le vol peut apparaître deux fois, ou sous la forme d'une demi-voiture là où deux images se rencontrent.

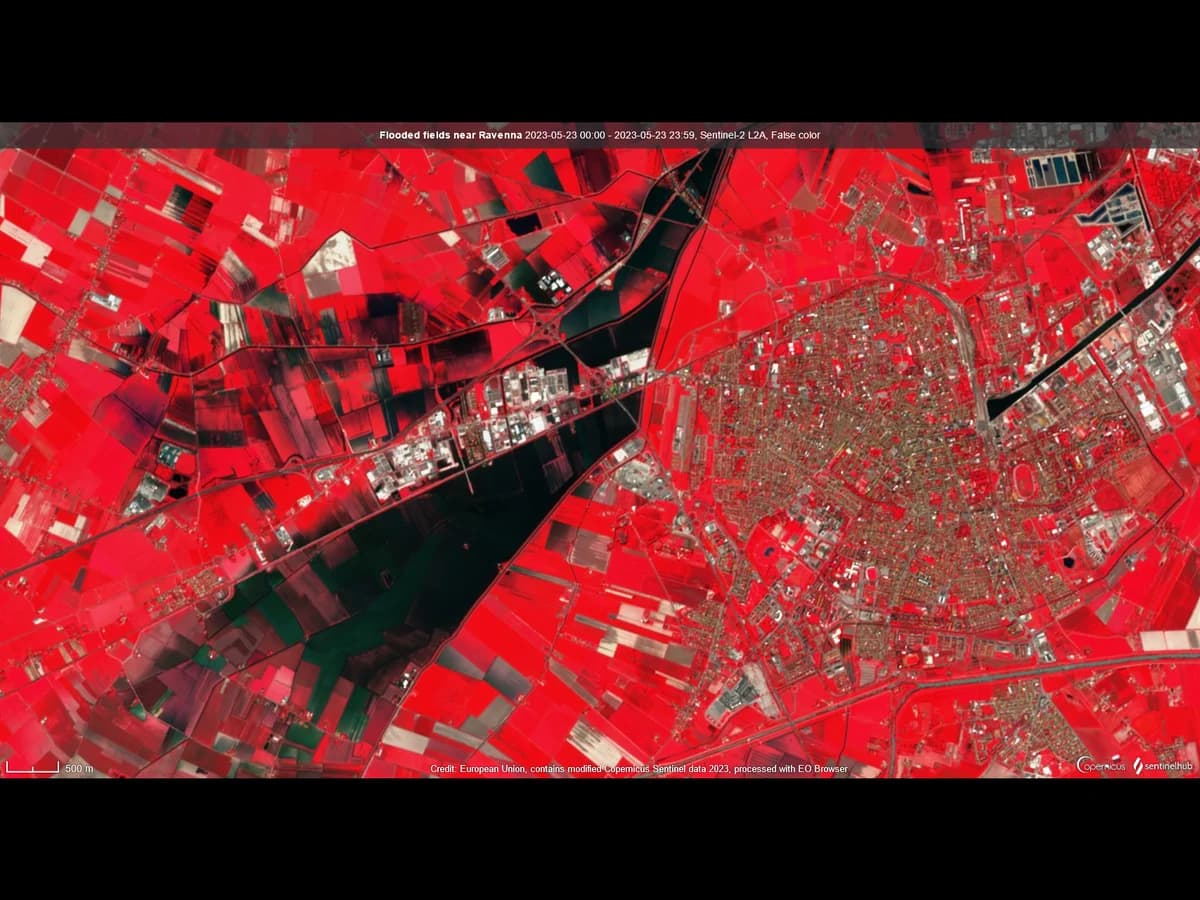

• La couleur est équilibrée, pas mesurée. C'est adapté à un fond de carte, mais incorrect pour tout ce qui lit les valeurs des pixels comme des grandeurs physiques, comme un indice de végétation.

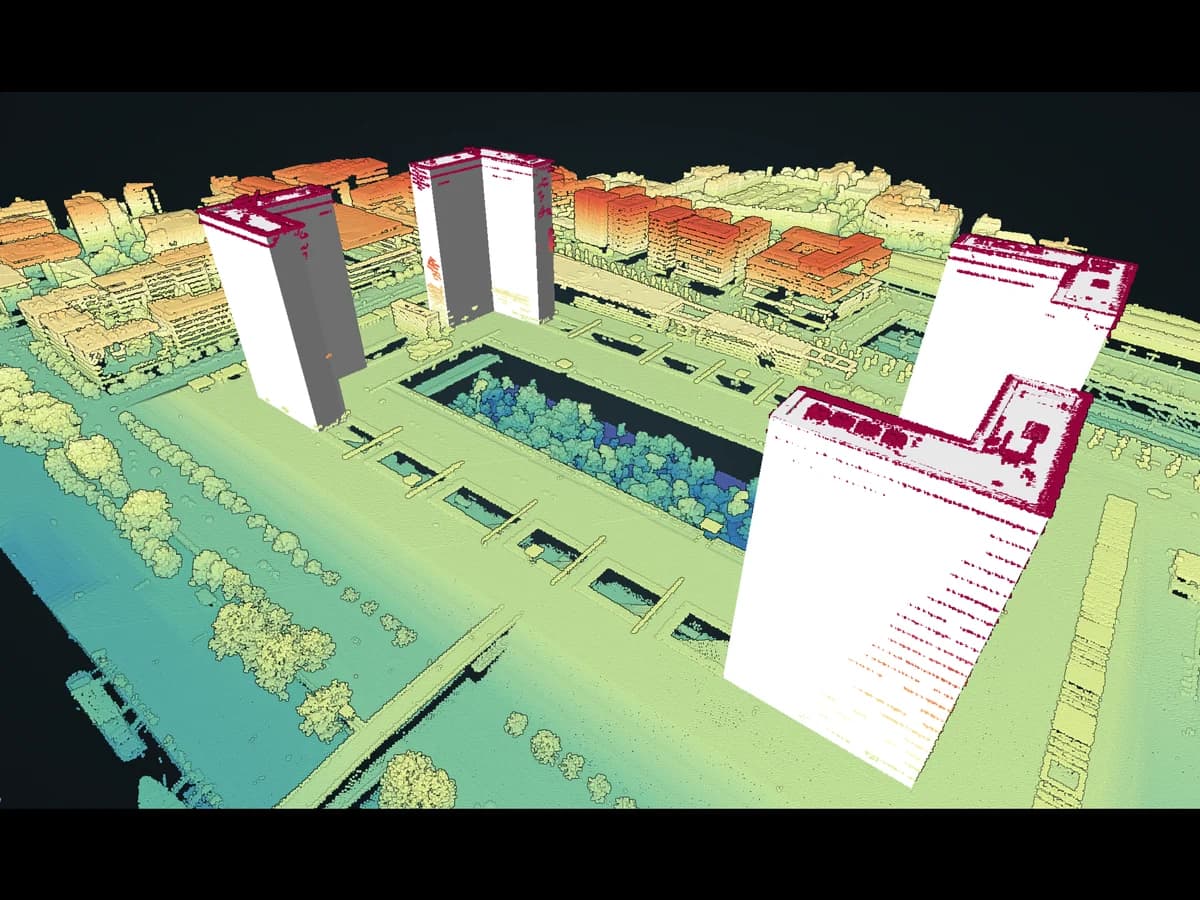

• Les objets hauts proviennent chacun d'une seule image. Un mur apparaît donc ici et pas là. Une orthophoto vraie corrige cela avec un modèle de surface qui inclut les bâtiments.

Laquelle vous avez

• Un livrable issu d'un drone est une orthomosaïque, et le prestataire le dit.
• Les images IGN BD ORTHO, USGS NAIP et Ordnance Survey sont des orthomosaïques nationales diffusées sous le mot au singulier. La BD ORTHO est, selon l'IGN, « une collection d'ortho images géoréférencées et assemblées à partir des acquisitions aériennes triennales de l'IGN », à 20 cm de résolution. Le NAIP américain est volé à 60 cm, avec 30 cm en option, depuis 2018, sur un cycle de trois ans au plus, contre cinq ans entre 2003 et 2009.
• Google Satellite, Bing et Esri World Imagery dans QGIS sont des mosaïques de mosaïques, avec des dates qui changent d'une tuile à l'autre.

Ainsi, lorsqu'une page vous demande de téléverser une orthophoto, elle désigne n'importe quelle image orthorectifiée. Les mots sont utilisés indifféremment au guichet et différemment dans l'atelier.

Laquelle pour quel travail dans QGIS

• Mesurer et dessiner. Les deux conviennent, tant que vous connaissez la taille du pixel au sol. Une mosaïque nationale de 20 cm convient pour la limite d'un site. Une mosaïque issue d'un drone à 2 cm est ce qu'il vous faut pour les bordures de trottoir et les bouches d'égout.
• Extraire des objets avec un modèle. Les deux conviennent. AI Segmentation, le plugin que nous créons chez TerraLab pour QGIS, fonctionne sur tout raster visible sur le canevas. Faites attention aux raccords : un bâtiment coupé par l'un d'eux peut être produit sous la forme de deux polygones. Le guide sur les empreintes de bâtiments montre pourquoi la taille du pixel au sol compte plus que la source.
• Tout ce qui est radiométrique. Ni l'une ni l'autre. Revenez aux images uniques ou à un produit de réflectance.

Questions fréquentes

Une orthomosaïque est-elle géoréférencée ?

Oui. Elle contient un système de coordonnées et une taille de pixel au sol, ce qui en fait une orthomosaïque plutôt qu'un panorama. Vérifiez le SCR lorsque vous la chargez, QGIS reprojette à la volée.

Puis-je créer une orthomosaïque dans QGIS ?

Pas à partir de photographies brutes. QGIS ne possède pas de moteur de photogrammétrie. OpenDroneMap est gratuit et s'en charge, et le plugin WebODM Precisa Agrimensura envoie les photographies à un serveur WebODM depuis QGIS puis recharge l'orthomosaïque.

De quelle taille de pixel au sol ai-je besoin ?

Il faut que la plus petite chose qui vous intéresse couvre plusieurs pixels. Une plaque d'égout nécessite 5 cm. Une maison nécessite 50 cm. Un champ nécessite 10 m.

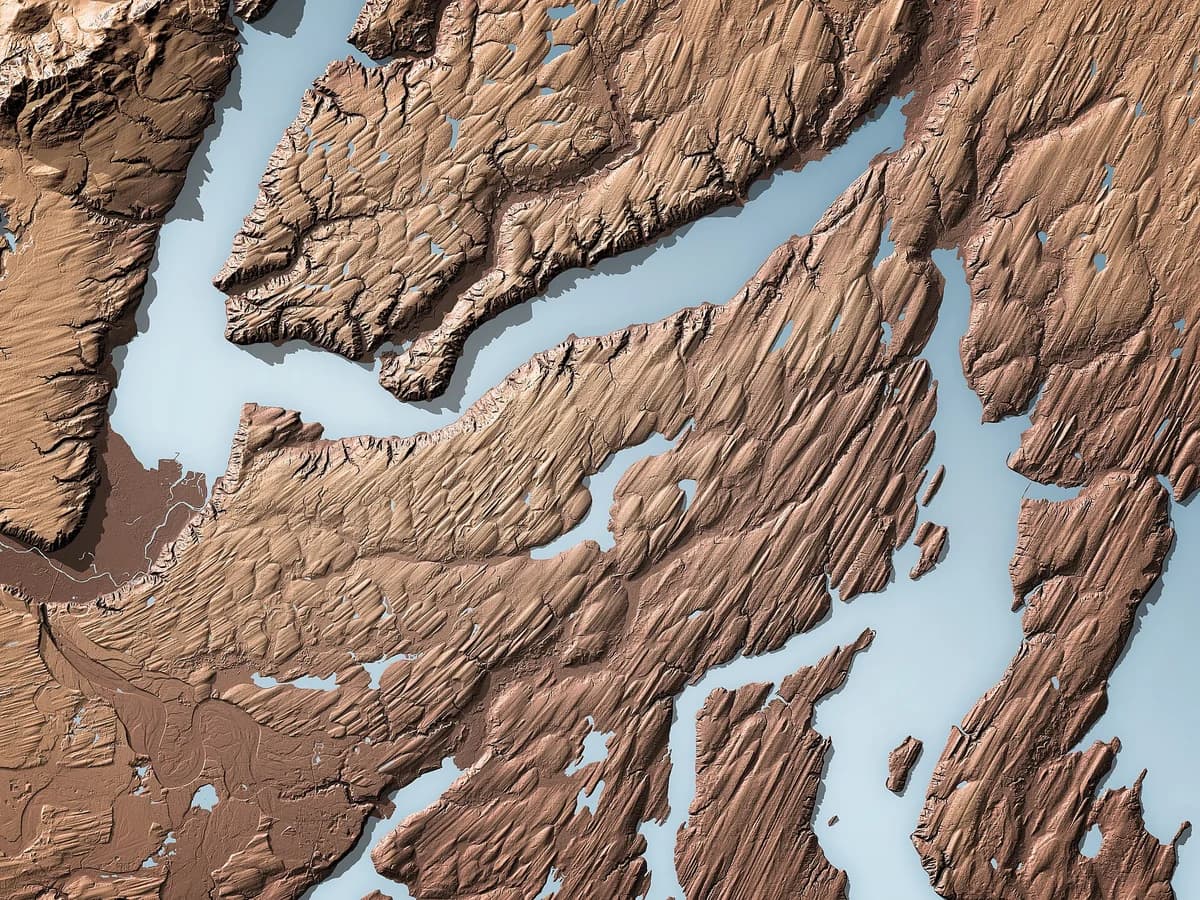

Le hub QGIS AI répertorie ce que l'IA peut et ne peut pas faire dans QGIS. L'autre paire de mots livrée avec chaque vol de drone, MNS vs MNT, a sa propre page.
